Body Structure - Ancillary Parts, Coupe 14.5MY, page 1 of Aston Martin Aston Martin GT VANQUISH (2013-2018)

すべて見る

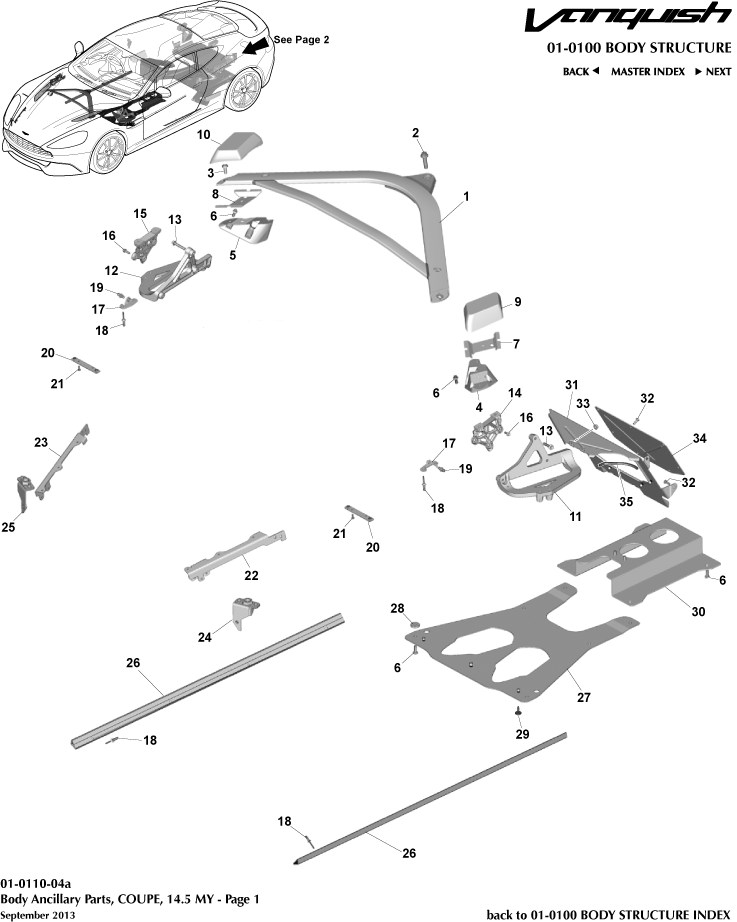

Aston Martin GT VANQUISH (2013-2018) - Body Structure - Ancillary Parts, Coupe 14.5MY, page 1

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

すべて見る

ダイアグラムタップして拡大します

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
-	9G43111C60GF	PANEL, DUMMY FLOOR, RH	9G43111C60GF PANEL, DUMMY FLOOR, RH LHD	$435.26	1
1	DD43108A75BC	ブレースアッシー、フロントクロス	DD43108A75BC ブレースアッシー、フロントクロス -	-	1	Enquire
2	DG4300512AA	SCREW, (TAPTITE) M10x40,HEX FLG	DG4300512AA SCREW, (TAPTITE) M10x40,HEX FLG -	$6.36	1
3	702209	ネジ、M10 X 25	702209 ネジ、M10 X 25 -	$2.05	4
4	GOED33108A87AA	ブラケット、フロントクロスブレース、左側	GOED33108A87AA ブラケット、フロントクロスブレース、左側 -	$165.04	1
5	GOED33108A86AA	ブラケット、フロントクロスブレース、右側	GOED33108A86AA ブラケット、フロントクロスブレース、右側 -	$165.04	1
6	703120	Screw, flg, M8 x 25	703120 Screw, flg, M8 x 25 -	$21.91	8
7	ED3318A009AA	Bracket Assy, Hexcell Block, LH	ED3318A009AA Bracket Assy, Hexcell Block, LH -	-	1	Enquire
8	ED3318A008AA	Bracket Assy, Hexcell Block, RH	ED3318A008AA Bracket Assy, Hexcell Block, RH -	-	1	Enquire
9	ED3310875AA	HEXCELL BLOCK ASSEMBLY,LH	ED3310875AA HEXCELL BLOCK ASSEMBLY,LH -	$71.19	1
10	ED3310874AA	HEXCELL BLOCK ASSEMBLY,RH	ED3310874AA HEXCELL BLOCK ASSEMBLY,RH -	$71.19	1
11	DG435341AA	Bracket, ECU Mounting LH	DG435341AA Bracket, ECU Mounting LH -	$223.16	1
12	DG435340AA	Bracket, ECU Mounting RH	DG435340AA Bracket, ECU Mounting RH -	$369.70	1
13	703108	Bolt, M8 x 45, Hex Flange Hd	703108 Bolt, M8 x 45, Hex Flange Hd -	$0.64	6
14	DG4316A682AA	REINFORCEMNT, BONNETHINGE, LH	DG4316A682AA REINFORCEMNT, BONNETHINGE, LH -	$64.68	1
15	DG4316A681AA	REINFORCEMNT, BONNETHINGE, RH	DG4316A681AA REINFORCEMNT, BONNETHINGE, RH -	$64.68	1
17	DD3318178AA	BRACKET, GAS STRUTMOUNTING	DD3318178AA BRACKET, GAS STRUTMOUNTING -	$60.32	2
18	6G3368676AC	STRUCTURAL RIVET,6.5x14.0, BLIND	6G3368676AC STRUCTURAL RIVET,6.5x14.0, BLIND -	$1.21	12
20	8G43199901AA	Nut plate, M6 hood striker plate	8G43199901AA Nut plate, M6 hood striker plate -	$5.92	2
21	703074	Screw, M6 x 20 hex flange head	703074 Screw, M6 x 20 hex flange head -	-	4	Enquire
22	DG43043B20AA	PASSENGER AIRBAGINITIATOR, LH	DG43043B20AA PASSENGER AIRBAGINITIATOR, LH -	$45.36	1
23	DG43043B19AA	PASSENGER AIRBAGINITIATOR, RH	DG43043B19AA PASSENGER AIRBAGINITIATOR, RH -	$45.36	1
24	DG4313069AB	Panel, Headlamp Mounting, LH	DG4313069AB Panel, Headlamp Mounting, LH -	-	1	Enquire
25	DG4313068AB	Panel, Headlamp Mounting, RH	DG4313068AB Panel, Headlamp Mounting, RH -	-	1	Enquire
26	GOCD3320416AA	REINFORCEMENT, DOOR toSILL	GOCD3320416AA REINFORCEMENT, DOOR toSILL -	$124.32	2
27	GODG43111K36AC	REINFORCEMENT, TUNNELFRONT	GODG43111K36AC REINFORCEMENT, TUNNELFRONT -	$161.85	1
28	GODG431660AA	スペーサー	GODG431660AA スペーサー -	$28.99	4
29	ED33FA0115AA	SCREW/WASHER, PATCH	ED33FA0115AA SCREW/WASHER, PATCH -	$8.17	2
30	4G43111K37AE	REINFORCEMENT, CENTRETUNNEL	4G43111K37AE REINFORCEMENT, CENTRETUNNEL -	$85.31	1
31	4G43111C61AE	PANEL, DUMMY FLOOR, LH	4G43111C61AE PANEL, DUMMY FLOOR, LH RHD	$435.24	1
32	701553	Screw, M6 x 16 pan hd, hood release handle to bracket	701553 Screw, M6 x 16 pan hd, hood release handle to bracket -	$0.30	12
33	703169	M6, NUT, HEX FLG	703169 M6, NUT, HEX FLG -	$1.03	2
35	3786191	Edge Protection Strip, 280mm	3786191 Edge Protection Strip, 280mm -	$1.77	A/R
