Instrument and Console Panels - Centre Console Armrest, page1 of Aston Martin Aston Martin GT VANQUISH (2013-2018)

すべて見る

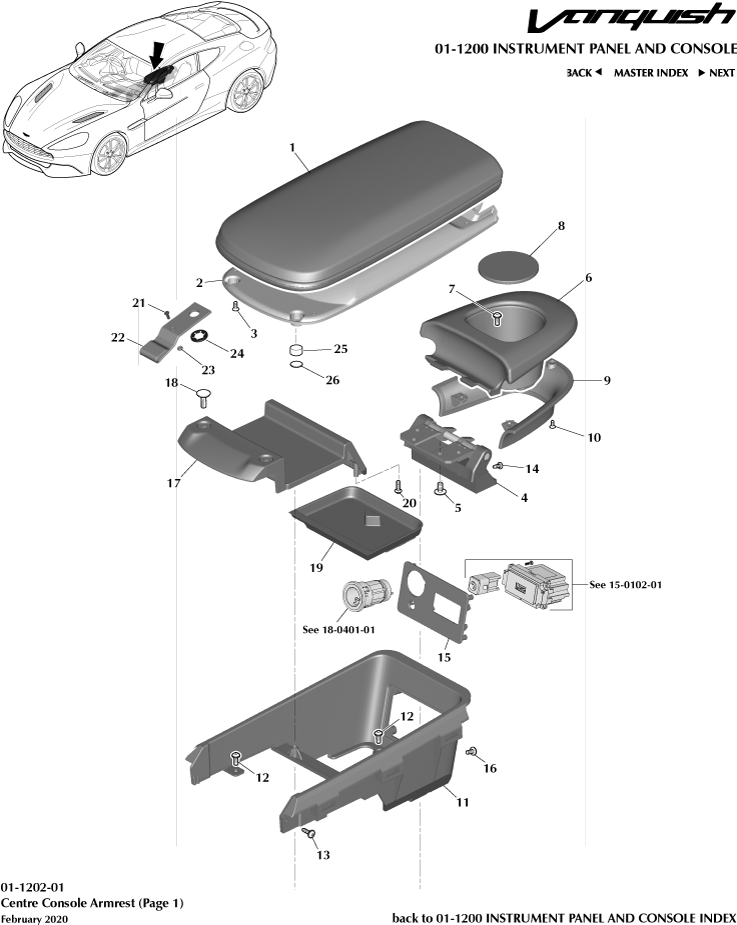

Aston Martin GT VANQUISH (2013-2018) - Instrument and Console Panels - Centre Console Armrest, page1

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

すべて見る

ダイアグラムタップして拡大します

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
-	JD33-045K07-AAW	アームレスト収納アッセンブリー	JD33-045K07-AAW アームレスト収納アッセンブリー RoW, 18.5MY on	-	1	Enquire
-	DD33-045K07-BBW	アームレストアセンブリ	DD33-045K07-BBW アームレストアセンブリ Federal	-	1	Enquire
-	JD33-045K07-BAW	アームレスト収納アッセンブリー	JD33-045K07-BAW アームレスト収納アッセンブリー Federal, 18.5MY on	-	1	Enquire
-	DD33045M19BA	LID LINER MOULDINGASSEMBLY	DD33045M19BA LID LINER MOULDINGASSEMBLY Federal	-	1	Enquire
-	HD33-044H60-AAW	Stowage Tray Assembly, Rear	HD33-044H60-AAW Stowage Tray Assembly, Rear 17MY on	-	1	Enquire
-	DD33045H74BAW	STOWAGE ASSEMBLY, REAR	DD33045H74BAW STOWAGE ASSEMBLY, REAR Federal	-	1	Enquire
-	CD33045K07AP1A01	バンプストップ	CD33045K07AP1A01 バンプストップ -	$1.85	2
1	CD33045K07ADW	アームレストアセンブリ	CD33045K07ADW アームレストアセンブリ RoW	$1,356.92	1
2	CD33045M19AB	LID LINER MOULDINGASSEMBLY	CD33045M19AB LID LINER MOULDINGASSEMBLY RoW	$51.79	1
3	703725	SCREW, M4x10, FLAT CSK	703725 SCREW, M4x10, FLAT CSK -	$1.51	4
4	DD3347321AB	ヒンジアセンブリー、アームレスト	DD3347321AB ヒンジアセンブリー、アームレスト -	$324.48	1
5	703143	BOLT/WASHER, M6x12.0	703143 BOLT/WASHER, M6x12.0 -	$1.90	4
6	CD3367846ACW	OUTER PANEL ASSEMBLY,REAR CUP HOLDER	CD3367846ACW OUTER PANEL ASSEMBLY,REAR CUP HOLDER -	$405.57	1
7	707145	Screw, M5x24, Pan Head	707145 Screw, M5x24, Pan Head -	$0.68	2
8	DD3329765AAW	MAT, REAR CUPHOLDER	DD3329765AAW MAT, REAR CUPHOLDER -	$321.99	1
9	DD33046B95ABW	CUPHOLDER, REAR	DD33046B95ABW CUPHOLDER, REAR -	-	1	Enquire
10	697687	ネジ、NO.6 X 9.5皿頭 IN STOCK	697687 ネジ、NO.6 X 9.5皿頭 - IN STOCK	$0.23	1
11	DD33044H60AEW	REAR STOWAGE TRAYASSEMBLY	DD33044H60AEW REAR STOWAGE TRAYASSEMBLY Up to 17MY	$773.40	1
12	703170	Screw, 4x8, Pan Hd IN STOCK	703170 Screw, 4x8, Pan Hd - IN STOCK	$2.77	4
13	705464	Screw, M4 x 9.5 IN STOCK	705464 Screw, M4 x 9.5 - IN STOCK	$0.18	2
15	DD33296G02AB	AVXプレート、センターコンソール、リア	DD33296G02AB AVXプレート、センターコンソール、リア Part of item 11	$248.10	1
16	703068	SCREW, 4.2x9, LARGEFLANGE	703068 SCREW, 4.2x9, LARGEFLANGE -	$0.13	4
17	DD33045H74ABW	STOWAGE ASSEMBLY, REAR	DD33045H74ABW STOWAGE ASSEMBLY, REAR RoW	$608.51	1
18	DD33487013AA	FINISHER, STOWAGE COVER	DD33487013AA FINISHER, STOWAGE COVER -	-	2	Enquire
19	CD33045M880AB	マット、アームレスト収納	CD33045M880AB マット、アームレスト収納 -	$53.87	1
20	702289	SCREW, M4x16, THREAD FORM IN STOCK	702289 SCREW, M4x16, THREAD FORM - IN STOCK	$0.68	2
21	704779	SCREW, M4x12, FLAT SKTCSK	704779 SCREW, M4x12, FLAT SKTCSK -	$0.29	1
22	DD33044M10AA	LATCH, CONSOLE ARMREST	DD33044M10AA LATCH, CONSOLE ARMREST Federal	-	1	Enquire
23	W520400S	ナット、M4	W520400S ナット、M4 -	-	1	Enquire
24	DD33244487AA	ロックウォッシャー	DD33244487AA ロックウォッシャー -	-	1	Enquire
25	8G4323697AA	マグネット IN STOCK	8G4323697AA マグネット - IN STOCK	$17.30	4
