Body Structure - Underbody, Volante of Aston Martin Aston Martin GT VANQUISH (2013-2018)

すべて見る

Aston Martin GT VANQUISH (2013-2018) - Body Structure - Underbody, Volante

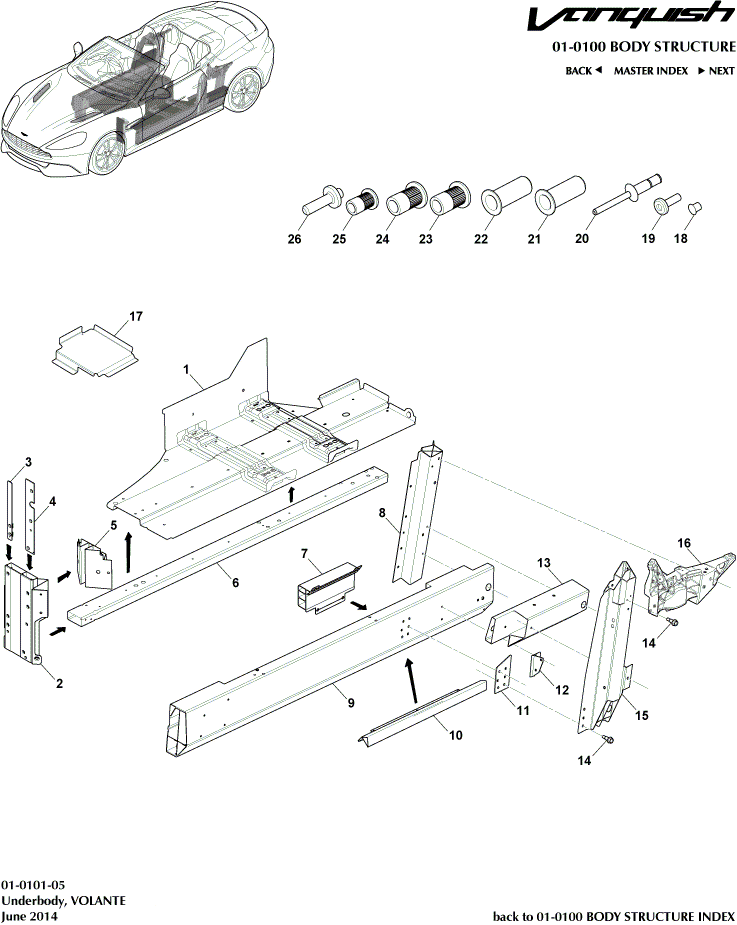

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

すべて見る

ダイアグラムタップして拡大します

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
-	4G431610879S	PANEL ASSEMBLY, FLOOR,RH, SERVICE PART	4G431610879S PANEL ASSEMBLY, FLOOR,RH, SERVICE PART Vin Stamp Required.Structural Cat. A Only.	$544.22	1
-	4G432010876	BRACE ASSEMBLY, LOOR, RH	4G432010876 BRACE ASSEMBLY, LOOR, RH Structural Cat. A Only	$506.21	1
-	8G43434K10AA	NUTPLATE, M6/M12, RH	8G43434K10AA NUTPLATE, M6/M12, RH Structural Cat. A Only	$95.84	1
-	DG43L24314AA	ピラー、センターボディ、外側リア、右側	DG43L24314AA ピラー、センターボディ、外側リア、右側 Structural Cat. A Only	-	1	Enquire
-	GD33-L10117-AB	メンバー、フロアサイド、左側	GD33-L10117-AB メンバー、フロアサイド、左側 Structural Cat. A Only.From 15MY To VIN K02469	-	1	Enquire
-	GD33-L10117-AC	MEMBER ASSEMBLY, FLOORSIDE, INNER, LH	GD33-L10117-AC MEMBER ASSEMBLY, FLOORSIDE, INNER, LH Structural Cat. A Only.From VIN K02470	-	1	Enquire
-	DG43L10116AD	メンバー、フロアサイド、右サイド	DG43L10116AD メンバー、フロアサイド、右サイド Structural Cat. A Only.Up To 15MY	$733.34	1
-	GD33-L10116-AB	メンバー、フロアサイド、右サイド	GD33-L10116-AB メンバー、フロアサイド、右サイド Structural Cat. A Only.From 15MY To VIN K02469	-	1	Enquire
-	GD33-L10116-AC	MEMBER ASSEMBLY, FLOORSIDE, INNER, RH	GD33-L10116-AC MEMBER ASSEMBLY, FLOORSIDE, INNER, RH Structural Cat. A Only.From VIN K02470	-	1	Enquire
-	FD33-24436-AB	Reinforcement, B Pillar, Lower, RH	FD33-24436-AB Reinforcement, B Pillar, Lower, RH Structural Cat. A Only	-	1	Enquire
-	ED33101D06AA	EXTRUSION, REAR FLOORSIDE, LOWER, RH	ED33101D06AA EXTRUSION, REAR FLOORSIDE, LOWER, RH Structural Cat. A Only	-	1	Enquire
-	GD33L24313AA	ピラー、センターボディ、左サイド	GD33L24313AA ピラー、センターボディ、左サイド Structural Cat. A Only.From 15MY	$185.89	1
-	DG43L24312AC	ピラー、センターボディ、右側	DG43L24312AC ピラー、センターボディ、右側 Structural Cat. A Only.Up To 15MY	-	1	Enquire
-	GD33-L24312-AA	ピラー、センターボディ、右側	GD33-L24312-AA ピラー、センターボディ、右側 Structural Cat. A Only.From 15MY	-	1	Enquire
-	ED33L243A61AE	REINFORCEMENT, LH	ED33L243A61AE REINFORCEMENT, LH From 15MY,Structural Cat. A Only	-	1	Enquire
-	ED33-L243A60-AD	Reinforcement, Centre Body Upper Outer Pillar, RH	ED33-L243A60-AD Reinforcement, Centre Body Upper Outer Pillar, RH Up To 15MY,Structural Cat. A Only	-	1	Enquire
-	ED33L243A60AE	REINFORCEMENT, RH	ED33L243A60AE REINFORCEMENT, RH From 15MY,Structural Cat. A Only	-	1	Enquire
1	4G431610880	PANEL ASSEMBLY, FLOOR,LH, SERVICE PART	4G431610880 PANEL ASSEMBLY, FLOOR,LH, SERVICE PART Structural Cat. A Only	$1,336.48	1
2	4G432010877	BRACE ASSEMBLY, LOOR, LH	4G432010877 BRACE ASSEMBLY, LOOR, LH Structural Cat. A Only	$506.21	1
3	8G43390725AA	NUTPLATE, M12, INNER	8G43390725AA NUTPLATE, M12, INNER Structural Cat. A Only	$35.16	2
4	8G43434K11AA	NUTPLATE, M6/M12, LH	8G43434K11AA NUTPLATE, M6/M12, LH Structural Cat. A Only	$23.25	1
5	GOAG33F001K28AA	BRACE, TUNNEL UPPER,INNER	GOAG33F001K28AA BRACE, TUNNEL UPPER,INNER Structural Cat. A Only	$90.99	2
7	GOFD33270A50AC	PUSHER BLOCK, EXTERIORSIDE IMPACT	GOFD33270A50AC PUSHER BLOCK, EXTERIORSIDE IMPACT From 15MY	$242.84	2
8	DG43L24315AA	ピラー、センターボディ、外側リア、左サイド	DG43L24315AA ピラー、センターボディ、外側リア、左サイド Structural Cat. A Only	-	1	Enquire
9	ED33L10117AA	メンバー、フロアサイド、左側	ED33L10117AA メンバー、フロアサイド、左側 Structural Cat. A Only.Up To 15MY	-	1	Enquire
10	FD33-106A78-AA	Sill Catcher, External	FD33-106A78-AA Sill Catcher, External From 15MY	-	2	Enquire
11	FD33-026B04-AB	Plate, B Pillar, Reinforcement	FD33-026B04-AB Plate, B Pillar, Reinforcement Structural Cat. A Only	-	1	Enquire
12	FD33-24437-AB	Reinforcement, B Pillar, Lower, LH	FD33-24437-AB Reinforcement, B Pillar, Lower, LH Structural Cat. A Only	-	1	Enquire
13	ED33101D07AA	EXTRUSION, REAR FLOORSIDE, LOWER, LH	ED33101D07AA EXTRUSION, REAR FLOORSIDE, LOWER, LH Structural Cat. A Only	$159.20	1
15	DG43L24313AC	ピラー、センターボディ、左サイド	DG43L24313AC ピラー、センターボディ、左サイド Structural Cat. A Only.Up To 15MY	-	1	Enquire
16	ED33-L243A61-AD	Reinforcement, Centre Body Upper Outer Pillar, LH	ED33-L243A61-AD Reinforcement, Centre Body Upper Outer Pillar, LH Up To 15MY,Structural Cat. A Only	-	1	Enquire
19	703074	Screw, M6 x 20 hex flange head	703074 Screw, M6 x 20 hex flange head -	-	A/R	Enquire
20	6G3368676AC	STRUCTURAL RIVET,6.5x14.0, BLIND	6G3368676AC STRUCTURAL RIVET,6.5x14.0, BLIND -	$1.22	A/R
21	6G3351025AA	Rivnut, M5 Flat Head, 0.5-3mm Grip zn/n1	6G3351025AA Rivnut, M5 Flat Head, 0.5-3mm Grip zn/n1 -	$0.14	A/R
22	6G3351081AA	Rivnut, M6, 17.5mm long	6G3351081AA Rivnut, M6, 17.5mm long -	$1.04	A/R
23	6G3356694AA	Rivnut, M8 Flat Head Closed Knur	6G3356694AA Rivnut, M8 Flat Head Closed Knur -	$3.90	A/R
24	6G3356316AA	RIVNUT, M8, 2-3.5mm GRIPZn/Ni	6G3356316AA RIVNUT, M8, 2-3.5mm GRIPZn/Ni -	$0.66	A/R
25	6G3354428AA	Rivnut, M6 Flat hd knurled	6G3354428AA Rivnut, M6 Flat hd knurled -	$0.50	A/R
26	6G3368855AB	Stud, Self Piercing Stud, M6x19	6G3368855AB Stud, Self Piercing Stud, M6x19 -	$0.75	A/R
