Body Structure - Body Rear End, Coupe of Aston Martin Aston Martin GT VANQUISH (2013-2018)

すべて見る

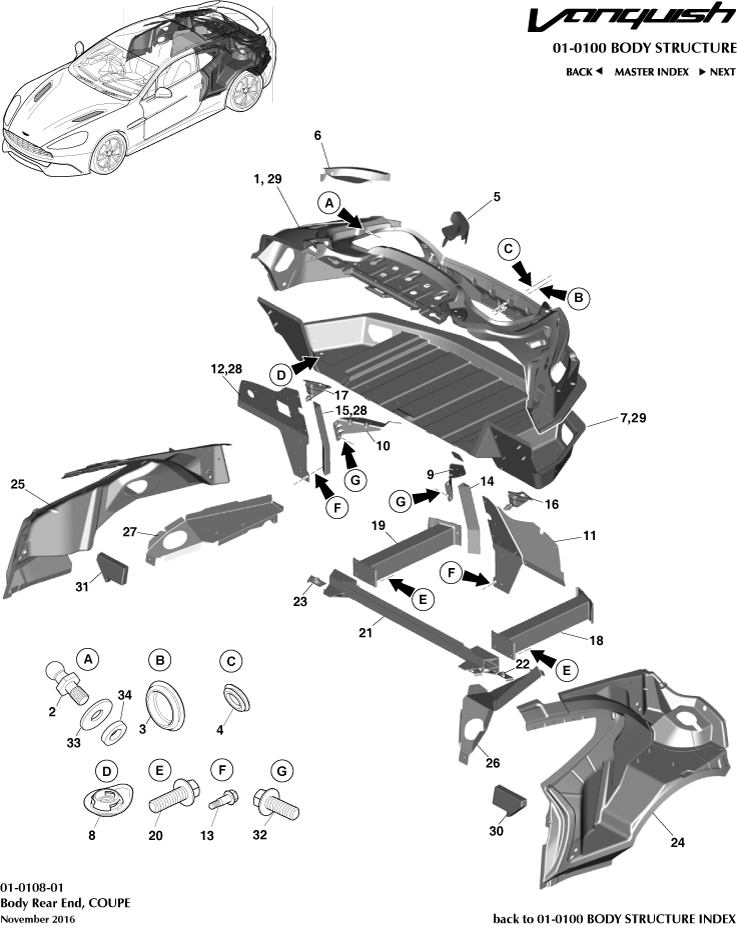

Aston Martin GT VANQUISH (2013-2018) - Body Structure - Body Rear End, Coupe

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

すべて見る

ダイアグラムタップして拡大します

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
-	HD3347124AA	フロアパネル、トランク	HD3347124AA フロアパネル、トランク Structural. Cat A Only. 'S' model	$1,584.36	1
-	HD3317F035AA	CRUSH CAN, REAR, LH	HD3317F035AA CRUSH CAN, REAR, LH Structural. Cat A Only. 'S' model	$313.07	1
-	HD3317F034AA	CRUSH CAN, REAR, RH	HD3317F034AA CRUSH CAN, REAR, RH Structural. Cat A Only. 'S' model	$313.07	1
1	CD33C45108AF	Trough, Luggage Compartment	CD33C45108AF Trough, Luggage Compartment Structural. Cat A Only	$3,118.41	1
3	CD3311027AA	ブランキングプラグ	CD3311027AA ブランキングプラグ -	$1.77	1
4	DD33F37521AA	BLANKING PLUG, 14mm	DD33F37521AA BLANKING PLUG, 14mm -	$2.98	1
5	CD3324443AB	パネル、クローザー、左側	CD3324443AB パネル、クローザー、左側 Structural. Cat A Only	$72.30	1
6	CD3324442AB	パネル、クローザー、右側	CD3324442AB パネル、クローザー、右側 Structural. Cat A Only	$72.30	1
7	CD3347124AE	フロアパネル、トランク	CD3347124AE フロアパネル、トランク Structural. Cat A Only. Non 'S' model	$1,796.38	1
8	702804	DRAIN PLUG, 20mm x0.6-2.2	702804 DRAIN PLUG, 20mm x0.6-2.2 -	$2.64	4
9	CD33C416W21AA	補強、テールゲートヒンジ、左側	CD33C416W21AA 補強、テールゲートヒンジ、左側 Structural. Cat A Only	$87.40	1
10	CD33C416W20AA	補強、テールゲートヒンジ、右側	CD33C416W20AA 補強、テールゲートヒンジ、右側 Structural. Cat A Only	$87.40	1
11	CD33C10515AB	パネル、強化リアクォーター、左側	CD33C10515AB パネル、強化リアクォーター、左側 Structural. Cat A Only	$138.41	1
12	CD33C10514AD	パネル、強化リアクォーター、右側	CD33C10514AD パネル、強化リアクォーター、右側 Structural. Cat A Only	$70.19	1
13	6G33375732AB	Screw 5.5 x 19	6G33375732AB Screw 5.5 x 19 -	$0.37	4
14	CD33101C83AA	EXTRUSION BRACKET, SIDEMEMBER, LH	CD33101C83AA EXTRUSION BRACKET, SIDEMEMBER, LH Structural. Cat A Only	$110.00	1
15	CD33101C82AA	EXTRUSION BRACKET, SIDEMEMBER, RH	CD33101C82AA EXTRUSION BRACKET, SIDEMEMBER, RH Structural. Cat A Only	$110.00	1
16	CD3343025AA	ゲーター、デッキリッドヒンジ、左側	CD3343025AA ゲーター、デッキリッドヒンジ、左側 -	$52.40	1
17	CD3343024AA	ゲーター、デッキリッドヒンジ、右側	CD3343024AA ゲーター、デッキリッドヒンジ、右側 -	$52.40	1
18	CD3317F035BA	アブソーバーアッセンブリー、バンパーリア、左側	CD3317F035BA アブソーバーアッセンブリー、バンパーリア、左側 Structural. Cat A Only. Non 'S' model	$274.97	1
19	CD3317F034BA	アブソーバーアッセンブリー、バンパーリア、右側	CD3317F034BA アブソーバーアッセンブリー、バンパーリア、右側 Structural. Cat A Only. Non 'S' model	$274.97	1
20	703120	Screw, flg, M8 x 25	703120 Screw, flg, M8 x 25 -	$21.91	12
21	CD3340338AD	REINFORCEMENT PANEL,LOWER	CD3340338AD REINFORCEMENT PANEL,LOWER Structural. Cat A Only	$551.39	1
22	DG43501B1AA	NUTPLATE, SUBFRAME, M14,LH	DG43501B1AA NUTPLATE, SUBFRAME, M14,LH Structural. Cat A Only	$73.90	1
23	DG43501B0AA	NUTPLATE, SUBFRAME, M14,RH	DG43501B0AA NUTPLATE, SUBFRAME, M14,RH Structural. Cat A Only	$73.90	1
24	CD33C41033AC	PANEL, INNER, LH	CD33C41033AC PANEL, INNER, LH Structural. Cat A Only	$1,650.78	1
25	CD33C41038AB	PANEL, INNER, RH	CD33C41038AB PANEL, INNER, RH Structural. Cat A Only	$1,396.05	1
26	CD33C279A55AB	PANEL, WHEELARCH, INNER,LH	CD33C279A55AB PANEL, WHEELARCH, INNER,LH Structural. Cat A Only	$575.94	1
27	CD33C279A54AC	PANEL, WHEELARCH, INNER,RH	CD33C279A54AC PANEL, WHEELARCH, INNER,RH Structural. Cat A Only	$575.94	1
28	6G3368676AA	Rivet, 6.5x14, Blind	6G3368676AA Rivet, 6.5x14, Blind -	-	A/R	Enquire
29	6G3337949AA	Rivet, 4.8x13.9	6G3337949AA Rivet, 4.8x13.9 -	$0.12	6
30	CD3341037AA	INFILL PANEL, REARQUARTER, LH	CD3341037AA INFILL PANEL, REARQUARTER, LH Structural. Cat A Only	$33.05	1
31	CD3341036AA	INFILL PANEL, REARQUARTER, RH	CD3341036AA INFILL PANEL, REARQUARTER, RH Structural. Cat A Only	$33.05	1
32	703121	SCREW, M8x2,0 HEX FLG	703121 SCREW, M8x2,0 HEX FLG -	$0.48	4
33	CD3343422AA	WASHER, 81Dx21ODx1.6	CD3343422AA WASHER, 81Dx21ODx1.6 Up to 17.5MY	$15.21	2
34	GD3328614AA	フォームシーリングワッシャー	GD3328614AA フォームシーリングワッシャー 17.5MY on	$0.39	2
