Body Structure - Body Rear End, Volante of Aston Martin Aston Martin GT VANQUISH (2013-2018)

すべて見る

Aston Martin GT VANQUISH (2013-2018) - Body Structure - Body Rear End, Volante

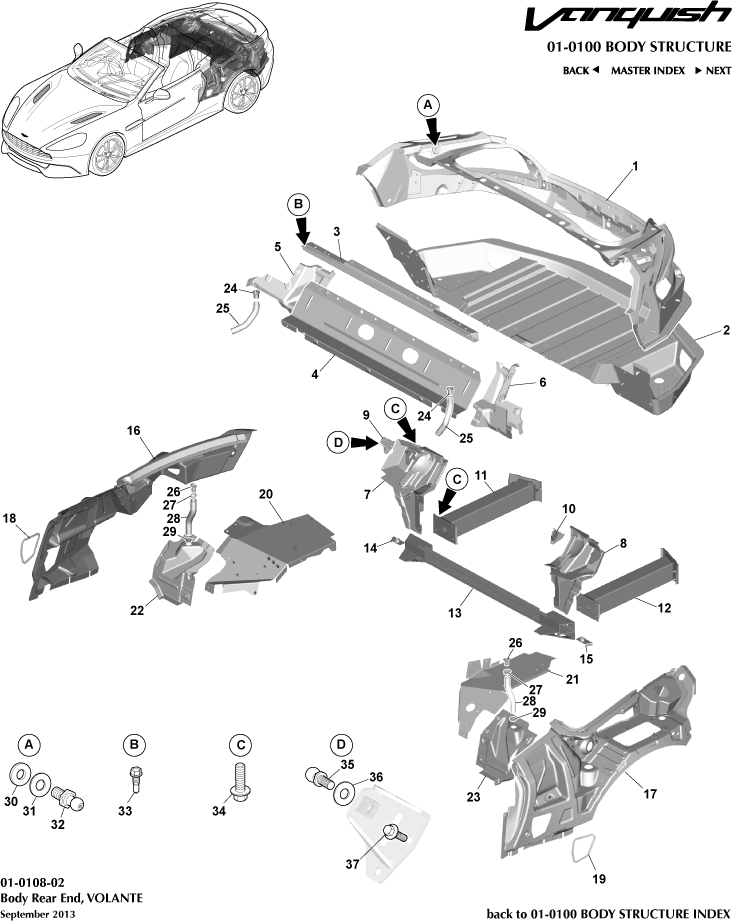

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

すべて見る

ダイアグラムタップして拡大します

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
-	HD33L47124AA	フロアパネル、トランク	HD33L47124AA フロアパネル、トランク Structural. Cat A Only. 'S' model	$2,293.26	1
-	HD3317F035AA	CRUSH CAN, REAR, LH	HD3317F035AA CRUSH CAN, REAR, LH Structural. Cat A Only. 'S' model	$315.45	1
-	HD3317F034AA	CRUSH CAN, REAR, RH	HD3317F034AA CRUSH CAN, REAR, RH Structural. Cat A Only. 'S' model	$315.45	1
-	6G3368676AC	STRUCTURAL RIVET,6.5x14.0, BLIND	6G3368676AC STRUCTURAL RIVET,6.5x14.0, BLIND Not Illustrated	$1.22	A/R
1	ED33L45108AE	Surround, Trunk Lid	ED33L45108AE Surround, Trunk Lid Structural. Cat A Only	$3,122.58	1
2	ED33L47124AE	パネル、トランクフロア	ED33L47124AE パネル、トランクフロア Structural. Cat A Only. Non 'S' model	$2,457.86	1
3	ED33L41623AD	Reinforcement, Decklid Support Beam	ED33L41623AD Reinforcement, Decklid Support Beam Structural. Cat A Only	$456.59	1
4	GOED33-L40334-AC	PANEL, UPPER, CENTRE	GOED33-L40334-AC PANEL, UPPER, CENTRE Structural. Cat A Only	-	1	Enquire
5	ED33L10514AB	パネル、リアフロアサイド外側、右側	ED33L10514AB パネル、リアフロアサイド外側、右側 Structural. Cat A Only	$191.66	1
6	ED33L10515AB	パネル、リアフロアサイド外側、左側	ED33L10515AB パネル、リアフロアサイド外側、左側 Structural. Cat A Only	$142.35	1
7	GOED33L416W20AD	MOUNTING BRACKET, DECKLIDSUPPORT BEAM, RH	GOED33L416W20AD MOUNTING BRACKET, DECKLIDSUPPORT BEAM, RH Structural. Cat A Only	$3,171.84	1
8	GOED33L416W21AD	MOUNTING BRACKET, DECKLIDSUPPORT BEAM, LH	GOED33L416W21AD MOUNTING BRACKET, DECKLIDSUPPORT BEAM, LH Structural. Cat A Only	$3,171.84	1
9	ED33L46302AD	REINFORCEMENT, TONNEAUACTUATOR, RH	ED33L46302AD REINFORCEMENT, TONNEAUACTUATOR, RH -	$48.92	1
10	ED33L46303AD	REINFORCEMENT, TONNEAUACTUATOR, LH	ED33L46303AD REINFORCEMENT, TONNEAUACTUATOR, LH -	$48.92	1
11	CD3317F035BA	アブソーバーアッセンブリー、バンパーリア、左側	CD3317F035BA アブソーバーアッセンブリー、バンパーリア、左側 Structural. Cat A Only. Non 'S' model	$277.06	1
12	CD3317F034BA	アブソーバーアッセンブリー、バンパーリア、右側	CD3317F034BA アブソーバーアッセンブリー、バンパーリア、右側 Structural. Cat A Only. Non 'S' model	$277.06	1
13	CD3340338AD	REINFORCEMENT PANEL,LOWER	CD3340338AD REINFORCEMENT PANEL,LOWER Structural. Cat A Only	$555.57	1
14	DG43501B0AA	NUTPLATE, SUBFRAME, M14,RH	DG43501B0AA NUTPLATE, SUBFRAME, M14,RH -	$74.46	1
15	DG43501B1AA	NUTPLATE, SUBFRAME, M14,LH	DG43501B1AA NUTPLATE, SUBFRAME, M14,LH -	$74.46	1
16	ED33L41038AC	PANEL ASSEMBLY, INNER, RH	ED33L41038AC PANEL ASSEMBLY, INNER, RH Structural. Cat A Only	$473.94	1
17	ED33L41033AC	PANEL ASSEMBLY, INNER, LH	ED33L41033AC PANEL ASSEMBLY, INNER, LH Structural. Cat A Only	$523.09	1
18	ED33280C02AA	ガスケット、右側	ED33280C02AA ガスケット、右側 -	$12.11	1
19	ED33280C03AA	GASKET, LH	ED33280C03AA GASKET, LH -	$12.11	1
20	ED33L279A54AE	PANEL, WHEELARCH, INNER,RH	ED33L279A54AE PANEL, WHEELARCH, INNER,RH Structural. Cat A Only	-	1	Enquire
21	ED33L279A55AB	PANEL, WHEELARCH, INNER,LH	ED33L279A55AB PANEL, WHEELARCH, INNER,LH Structural. Cat A Only	-	1	Enquire
22	ED33L41036AA	INFILL PANEL, REARQUARTER, RH	ED33L41036AA INFILL PANEL, REARQUARTER, RH Structural. Cat A Only	$206.98	1
23	ED33L41037AA	INFILL PANEL, REARQUARTER, LH	ED33L41037AA INFILL PANEL, REARQUARTER, LH Structural. Cat A Only	$142.35	1
25	GOED33L36282AB	ドレンパイプ、TLS	GOED33L36282AB ドレンパイプ、TLS -	-	2	Enquire
26	6G33L80840AD	ドレンプラグ	6G33L80840AD ドレンプラグ -	$36.50	2
27	699094	Clip, Hose Spring Load, 16-25 IN STOCK	699094 Clip, Hose Spring Load, 16-25 - IN STOCK	$8.07	2
28	ED33L82844AA	ドレンホース	ED33L82844AA ドレンホース -	-	2	Enquire
29	6G3358500W04AB	グロメット、ドレンホース	6G3358500W04AB グロメット、ドレンホース -	$0.86	2
30	CD3328614AA	シーリングワッシャー、フォーム	CD3328614AA シーリングワッシャー、フォーム -	-	2	Enquire
31	CD3343422AA	WASHER, 81Dx21ODx1.6	CD3343422AA WASHER, 81Dx21ODx1.6 -	$15.32	2
33	6G33375732AB	Screw 5.5 x 19	6G33375732AB Screw 5.5 x 19 -	$0.38	2
34	703120	Screw, flg, M8 x 25 IN STOCK	703120 Screw, flg, M8 x 25 - IN STOCK	$22.08	14
35	4G435867827AB	BALL STUD, M8, GAS STRUT	4G435867827AB BALL STUD, M8, GAS STRUT -	$2.71	2
36	703131	Washer, 8.5 Flat	703131 Washer, 8.5 Flat -	$0.07	2
37	703203	Screw, Flange Head M6x20 IN STOCK	703203 Screw, Flange Head M6x20 - IN STOCK	$0.34	6
