Body Structure - Ancillary Parts, Volante, page 2 of Aston Martin Aston Martin GT VANQUISH (2013-2018)

すべて見る

Aston Martin GT VANQUISH (2013-2018) - Body Structure - Ancillary Parts, Volante, page 2

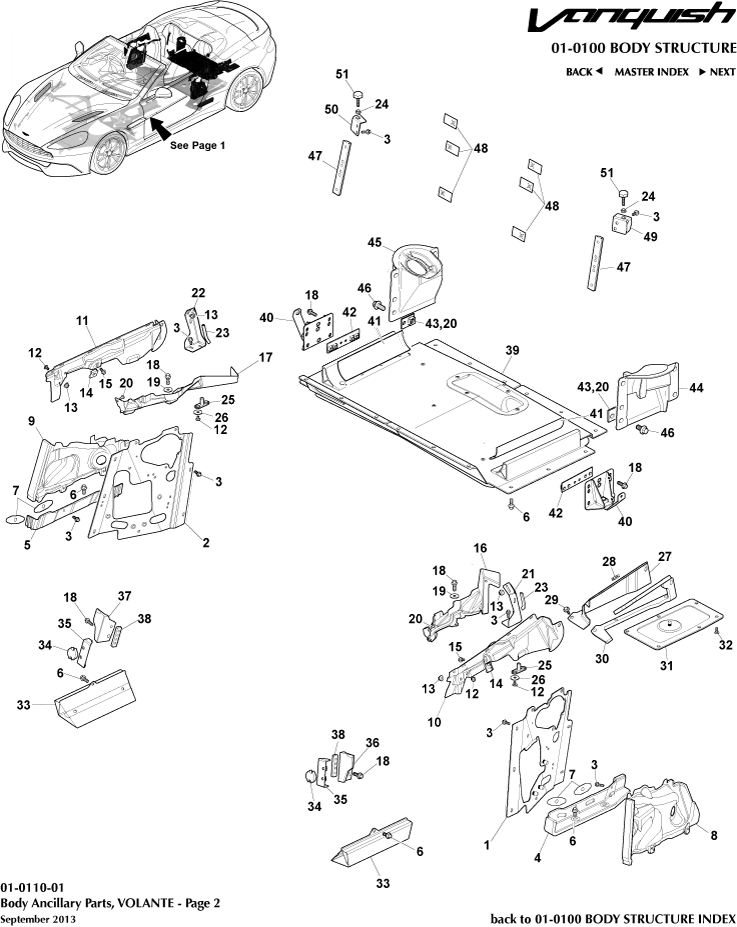

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

すべて見る

ダイアグラムタップして拡大します

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
-	AD43F16347BB	スペーサー, ラッチストライカー	AD43F16347BB スペーサー, ラッチストライカー 10.5mm	$17.89	A/R
-	AD43F16348BB	スペーサー, ラッチストライカー	AD43F16348BB スペーサー, ラッチストライカー 9.5mm	$17.89	A/R
-	AD43F16349BB	スペーサー, ラッチストライカー	AD43F16349BB スペーサー, ラッチストライカー 8.5mm	$17.89	A/R
-	AD43F16350BB	スペーサー, ラッチストライカー	AD43F16350BB スペーサー, ラッチストライカー 7.5mm	$17.89	A/R
-	AD43F16351BB	スペーサー	AD43F16351BB スペーサー 6.5mm	$16.29	A/R
-	DG43F16352BB	スペーサー	DG43F16352BB スペーサー 5.5mm	$22.74	A/R
-	DG43F16353BB	スペーサー	DG43F16353BB スペーサー 4.5mm	$22.29	A/R
1	ED33L04703AB	COVER PANEL, WINDOWREGULATOR, LH	ED33L04703AB COVER PANEL, WINDOWREGULATOR, LH Structural Cat. A Only	$148.81	1
2	ED33L04702AB	COVER PANEL, WINDOWREGULATOR, RH	ED33L04702AB COVER PANEL, WINDOWREGULATOR, RH Structural Cat. A Only	$145.65	1
4	ED33303A93AA	MOUNTING BRACKET,REGULATOR, LH	ED33303A93AA MOUNTING BRACKET,REGULATOR, LH Structural Cat. A Only	$257.64	1
5	ED33303A92AA	MOUNTING BRACKET,REGULATOR, RH	ED33303A92AA MOUNTING BRACKET,REGULATOR, RH Structural Cat. A Only	$257.64	1
6	703121	SCREW, M8x2,0 HEX FLG IN STOCK	703121 SCREW, M8x2,0 HEX FLG - IN STOCK	$0.49	27
7	4G4314A573AA	PLATE ASSEMBLY	4G4314A573AA PLATE ASSEMBLY -	$21.00	4
8	9G4328035AB	SHEDDER PANEL, LH	9G4328035AB SHEDDER PANEL, LH Structural Cat. A Only	$97.83	1
9	9G4328034AB	SHEDDER PANEL, RH	9G4328034AB SHEDDER PANEL, RH Structural Cat. A Only	$150.47	1
10	ED33A410K25AC	CLOSER PANEL, REAR BODYPILLAR, LH	ED33A410K25AC CLOSER PANEL, REAR BODYPILLAR, LH Structural Cat. A Only	$65.23	1
11	ED33A410K24AC	CLOSER PANEL, REAR BODYPILLAR, RH	ED33A410K24AC CLOSER PANEL, REAR BODYPILLAR, RH Structural Cat. A Only	$65.23	1
12	703266	Screw, torx M6 x 10 IN STOCK	703266 Screw, torx M6 x 10 - IN STOCK	$1.58	6
13	703749	Nut, M5 Hex flg hd IN STOCK	703749 Nut, M5 Hex flg hd - IN STOCK	$1.28	4
14	7G4310609EAAPK	CLIP, SPRING, M6, U TYPE1.5-4.0 IN STOCK	7G4310609EAAPK CLIP, SPRING, M6, U TYPE1.5-4.0 Pack of 10 IN STOCK	$12.50	2
15	703264	Screw, M6 x 14 Flg Hd	703264 Screw, M6 x 14 Flg Hd -	-	2	Enquire
16	ED335423AA	CASTING, WATER SHEDDER,LH	ED335423AA CASTING, WATER SHEDDER,LH Structural Cat. A Only	$41.35	1
17	ED335422AA	CASTING, WATER SHEDDER,RH	ED335422AA CASTING, WATER SHEDDER,RH Structural Cat. A Only	$39.43	1
18	703120	Screw, flg, M8 x 25 IN STOCK	703120 Screw, flg, M8 x 25 - IN STOCK	$22.08	16
19	AG4332692AA	ワッシャ、プレーン	AG4332692AA ワッシャ、プレーン -	$1.15	4
20	703074	Screw, M6 x 20 hex flange head	703074 Screw, M6 x 20 hex flange head -	-	4	Enquire
21	ED33L277A61AC	BRACKET, REAR QUARTER,INNER, LH	ED33L277A61AC BRACKET, REAR QUARTER,INNER, LH -	$24.43	1
22	ED33L277A60AC	BRACKET, REAR QUARTER,INNER, RH	ED33L277A60AC BRACKET, REAR QUARTER,INNER, RH -	$24.43	1
23	3381094	EDGE PROTECTION STRIP(65mm)	3381094 EDGE PROTECTION STRIP(65mm) -	$6.11	2
24	702944	Nut, M6 flg IN STOCK	702944 Nut, M6 flg - IN STOCK	$1.83	2
25	ED43L243A70AA	アライメントピン、メインベアリングブラケット	ED43L243A70AA アライメントピン、メインベアリングブラケット -	-	2	Enquire
26	697810PK	Washer, M6x25x1.6	697810PK Washer, M6x25x1.6 Pack of 10	-	4	Enquire
27	ED33507A62AA	カバープレート、トノーポンプ	ED33507A62AA カバープレート、トノーポンプ -	$575.80	1
28	ED33EM7243AA	S CLIP, WIDE	ED33EM7243AA S CLIP, WIDE -	$2.73	1
29	702839PK	Screw and Washer M6x20 Hex IN STOCK	702839PK Screw and Washer M6x20 Hex Pack of 10 IN STOCK	$6.86	4
30	ED33P8K141AA	GASKET, TONNEAU PUMPCLOSER PANEL	ED33P8K141AA GASKET, TONNEAU PUMPCLOSER PANEL -	$16.28	1
31	ED33507A63AA	CLOSER PANEL, TONNEAUPUMP	ED33507A63AA CLOSER PANEL, TONNEAUPUMP -	$81.61	1
32	703149	ねじ M6X16 六角穴付き IN STOCK	703149 ねじ M6X16 六角穴付き - IN STOCK	$1.28	6
33	GOCD3310230AA	REINFORCEMENT, SIDEEXTRUSION, REAR	GOCD3310230AA REINFORCEMENT, SIDEEXTRUSION, REAR -	$61.94	2
34	AD43F16346BB	スペーサー, ラッチストライカー	AD43F16346BB スペーサー, ラッチストライカー 11.5mm	$17.89	A/R
35	DG43393126AA	NUTPLATE, STRIKER, M8	DG43393126AA NUTPLATE, STRIKER, M8 -	$66.00	2
36	GOED3320E801AA	ボディマウントキャッチャー左側	GOED3320E801AA ボディマウントキャッチャー左側 -	-	1	Enquire
37	GOED3320E800AA	ボディマウントキャッチャー右側	GOED3320E800AA ボディマウントキャッチャー右側 -	-	1	Enquire
38	CD33393126AC	MOUNTING PLATE, M8	CD33393126AC MOUNTING PLATE, M8 -	-	2	Enquire
39	FD33-38580-AA	PANEL ASSEMBLY, FUEL TANKCOMPARTMENT	FD33-38580-AA PANEL ASSEMBLY, FUEL TANKCOMPARTMENT -	-	1	Enquire
40	6G335D022AD	BRACKET, SUBFRAME	6G335D022AD BRACKET, SUBFRAME -	$72.93	2
41	4G439N070AB	INSULATION, FUEL TANKSUPPORT	4G439N070AB INSULATION, FUEL TANKSUPPORT -	$2.66	2
42	6G335N394AB	Nutplate	6G335N394AB Nutplate -	$17.26	2
44	6G3318A001AD	MOUNTING, REAR SHOCKABSORBER, LH	6G3318A001AD MOUNTING, REAR SHOCKABSORBER, LH -	$961.27	1
45	6G3318A000AD	MOUNTING, REAR SHOCKABSORBER, RH	6G3318A000AD MOUNTING, REAR SHOCKABSORBER, RH -	$961.27	1
46	703185	Screw, M12x25, Hex Flange Head	703185 Screw, M12x25, Hex Flange Head -	$10.85	8
47	4G43L24556AB	NUTPLATE, CENTRE BODY,INNER	4G43L24556AB NUTPLATE, CENTRE BODY,INNER -	$58.35	2
48	7G432943707AA	NUTPLATE, CENTRE	7G432943707AA NUTPLATE, CENTRE -	$6.07	6
49	ED334S019AB	MOUNTING BRACKET, LH	ED334S019AB MOUNTING BRACKET, LH -	$33.57	1
50	ED334S018AB	取り付けブラケット、右側	ED334S018AB 取り付けブラケット、右側 -	$33.57	1
51	4G4316K808AB	Support Assembly IN STOCK	4G4316K808AB Support Assembly - IN STOCK	$5.21	2
