Body Structure - Ancillary Parts, Volante, page 1 of Aston Martin Aston Martin GT VANQUISH (2013-2018)

すべて見る

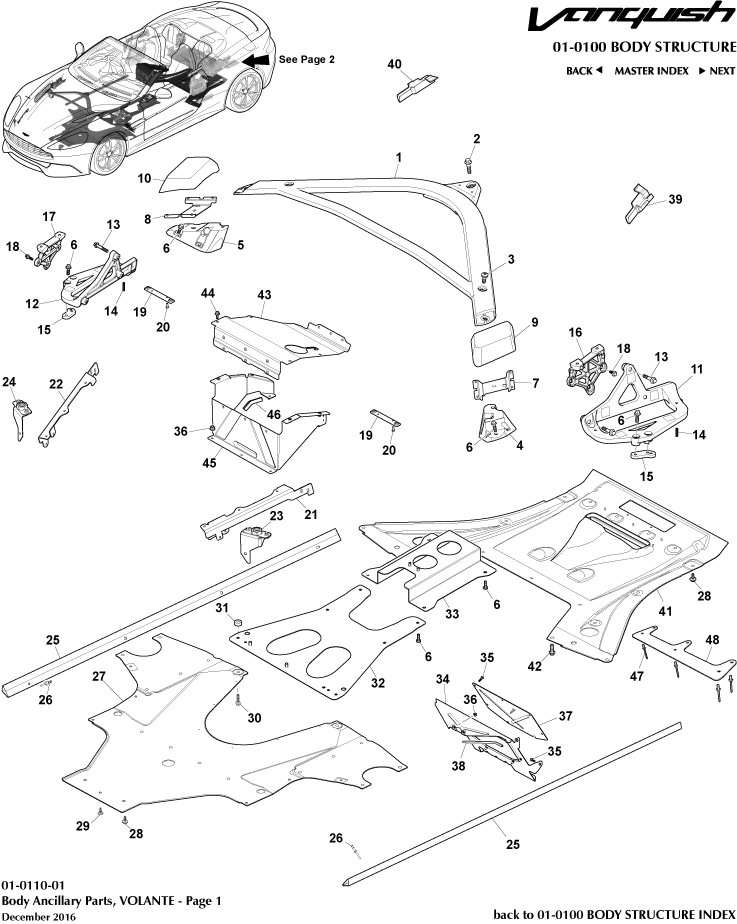

Aston Martin GT VANQUISH (2013-2018) - Body Structure - Ancillary Parts, Volante, page 1

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

すべて見る

ダイアグラムタップして拡大します

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
-	FD335341AA	ブラケット、ECU取り付け、左側	FD335341AA ブラケット、ECU取り付け、左側 From 15MY.	$440.23	1
-	FD335340AA	ブラケット、ECU取り付け、右側	FD335340AA ブラケット、ECU取り付け、右側 From 15MY	$416.98	1
-	9G43111C60GF	PANEL, DUMMY FLOOR, RH	9G43111C60GF PANEL, DUMMY FLOOR, RH LHD	$435.26	1
-	FD33L17C857AB	SHIELD, REAR BUMPEROPENING	FD33L17C857AB SHIELD, REAR BUMPEROPENING From 15MY, Also Order New Flip, Item 48	$1,018.94	1
1	DD43108A75DA	BRACE ASSEMBLY, ENGINECOMPARTMENT	DD43108A75DA BRACE ASSEMBLY, ENGINECOMPARTMENT -	$744.48	1
2	DG4300512AA	SCREW, (TAPTITE) M10x40,HEX FLG	DG4300512AA SCREW, (TAPTITE) M10x40,HEX FLG -	$6.36	1
3	702209	ネジ、M10 X 25	702209 ネジ、M10 X 25 -	$2.05	4
4	GOED33108A87AA	ブラケット、フロントクロスブレース、左側	GOED33108A87AA ブラケット、フロントクロスブレース、左側 -	$165.04	1
5	GOED33108A86AA	ブラケット、フロントクロスブレース、右側	GOED33108A86AA ブラケット、フロントクロスブレース、右側 -	$165.04	1
6	703120	Screw, flg, M8 x 25	703120 Screw, flg, M8 x 25 -	$21.91	12
7	ED3318A009AB	BRACKET ASSEMBLY, HEXCELLBLOCK, LH	ED3318A009AB BRACKET ASSEMBLY, HEXCELLBLOCK, LH -	$48.55	1
8	ED3318A008AB	BRACKET ASSEMBLY, HEXCELLBLOCK, RH	ED3318A008AB BRACKET ASSEMBLY, HEXCELLBLOCK, RH -	$48.55	1
9	ED3310875AA	HEXCELL BLOCK ASSEMBLY,LH	ED3310875AA HEXCELL BLOCK ASSEMBLY,LH -	$71.19	1
10	ED3310874AA	HEXCELL BLOCK ASSEMBLY,RH	ED3310874AA HEXCELL BLOCK ASSEMBLY,RH -	$71.19	1
11	DG435341AA	Bracket, ECU Mounting LH	DG435341AA Bracket, ECU Mounting LH Up To 15MY	$223.16	1
12	DG435340AA	Bracket, ECU Mounting RH	DG435340AA Bracket, ECU Mounting RH Up To 15MY	$369.70	1
13	703108	Bolt, M8 x 45, Hex Flange Hd	703108 Bolt, M8 x 45, Hex Flange Hd -	$0.64	6
15	DG43F27A06AA	プレート、取り付け	DG43F27A06AA プレート、取り付け -	$62.79	2
16	DG4316A682AA	REINFORCEMNT, BONNETHINGE, LH	DG4316A682AA REINFORCEMNT, BONNETHINGE, LH -	$64.68	1
17	DG4316A681AA	REINFORCEMNT, BONNETHINGE, RH	DG4316A681AA REINFORCEMNT, BONNETHINGE, RH -	$64.68	1
19	8G43199901AA	Nut plate, M6 hood striker plate	8G43199901AA Nut plate, M6 hood striker plate -	$5.92	2
20	703074	Screw, M6 x 20 hex flange head	703074 Screw, M6 x 20 hex flange head -	-	4	Enquire
21	DG43043B20AA	PASSENGER AIRBAGINITIATOR, LH	DG43043B20AA PASSENGER AIRBAGINITIATOR, LH -	$45.36	1
22	DG43043B19AA	PASSENGER AIRBAGINITIATOR, RH	DG43043B19AA PASSENGER AIRBAGINITIATOR, RH -	$45.36	1
23	DG4313069AB	Panel, Headlamp Mounting, LH	DG4313069AB Panel, Headlamp Mounting, LH -	-	1	Enquire
24	DG4313068AB	Panel, Headlamp Mounting, RH	DG4313068AB Panel, Headlamp Mounting, RH -	-	1	Enquire
25	GOCD3320416AA	REINFORCEMENT, DOOR toSILL	GOCD3320416AA REINFORCEMENT, DOOR toSILL -	$124.32	2
26	6G3368676AC	STRUCTURAL RIVET,6.5x14.0, BLIND	6G3368676AC STRUCTURAL RIVET,6.5x14.0, BLIND -	$1.21	8
27	9G4311262BA	アンダートレイフロント	9G4311262BA アンダートレイフロント -	$723.14	1
28	7G33108256AA	Screw, M8 x 21	7G33108256AA Screw, M8 x 21 -	$1.48	30
29	ED33FA0115AA	SCREW/WASHER, PATCH	ED33FA0115AA SCREW/WASHER, PATCH -	$8.17	3
30	700229	Bolt, M8x35, Hex Flange Head	700229 Bolt, M8x35, Hex Flange Head -	$0.43	2
31	GODG431660AA	スペーサー	GODG431660AA スペーサー -	$28.99	2
32	GODG43111K36AC	REINFORCEMENT, TUNNELFRONT	GODG43111K36AC REINFORCEMENT, TUNNELFRONT -	$161.85	1
33	4G43111K37AE	REINFORCEMENT, CENTRETUNNEL	4G43111K37AE REINFORCEMENT, CENTRETUNNEL -	$85.31	1
34	4G43111C61AE	PANEL, DUMMY FLOOR, LH	4G43111C61AE PANEL, DUMMY FLOOR, LH RHD	$435.24	1
36	703169	M6, NUT, HEX FLG	703169 M6, NUT, HEX FLG -	$1.03	5
38	DAC402716AA	EDGE PROTECTION STRIP(170mm)	DAC402716AA EDGE PROTECTION STRIP(170mm) -	-	1	Enquire
39	ED33-L025C51-AB	TROUGH, A-PILLAR, UPPER,LH	ED33-L025C51-AB TROUGH, A-PILLAR, UPPER,LH -	-	1	Enquire
40	ED33-L025C50-AB	TROUGH, A-PILLAR, UPPER,RH	ED33-L025C50-AB TROUGH, A-PILLAR, UPPER,RH -	-	1	Enquire
41	AD33L17C857BB	Shield, Rear Bumper Opening	AD33L17C857BB Shield, Rear Bumper Opening Up to 15MY, Includes Flip, item 48.	-	1	Enquire
42	702210PK	Bolt, flg, M10x30	702210PK Bolt, flg, M10x30 Pack of 10	$23.20	2
43	ED3310N660AA	パネル、バッテリーカバー	ED3310N660AA パネル、バッテリーカバー -	$168.34	1
45	ED3367518AA	PANEL, HEELBOARD, RH	ED3367518AA PANEL, HEELBOARD, RH -	$283.30	1
46	4G4318K261AB	エッジプロテクター	4G4318K261AB エッジプロテクター -	$6.60	1
47	6G3337949AA	Rivet, 4.8x13.9	6G3337949AA Rivet, 4.8x13.9 From 15MY	$0.12	6
48	HD3344210AA	Spoiler Assembly	HD3344210AA Spoiler Assembly From 15MY	$436.22	1
