Instrument and Console Panels - Centre Console Armrest, page2 of Aston Martin Aston Martin GT VANQUISH (2013-2018)

すべて見る

Aston Martin GT VANQUISH (2013-2018) - Instrument and Console Panels - Centre Console Armrest, page2

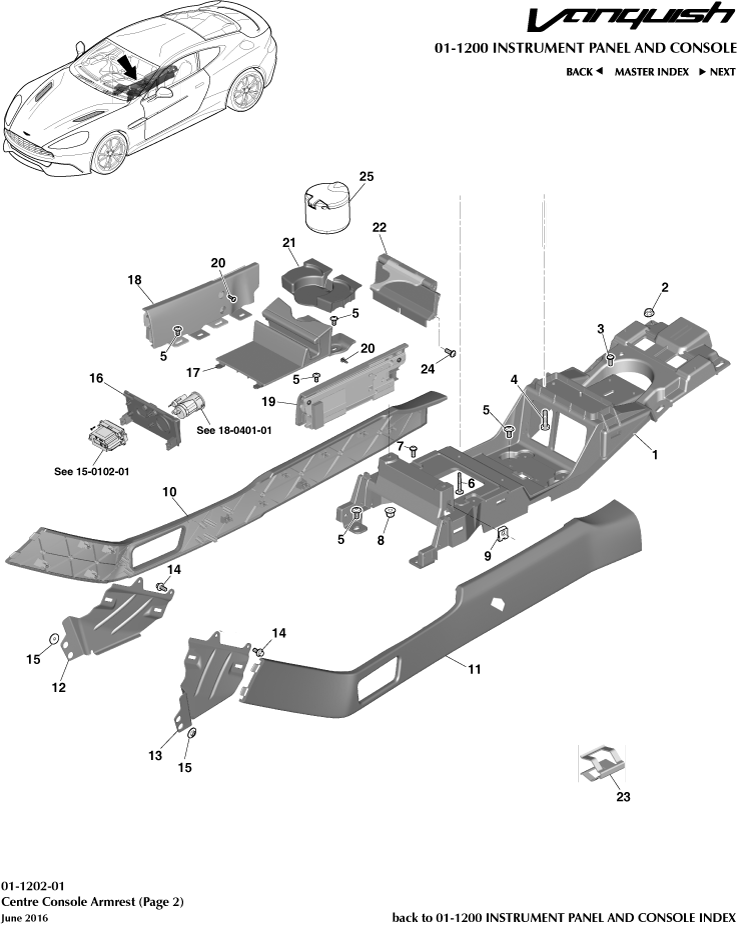

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

すべて見る

ダイアグラムタップして拡大します

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
-	CD3367446ABW	PANEL ASSEMBLY, LOWER, LH	CD3367446ABW PANEL ASSEMBLY, LOWER, LH Non-Height Adjustable Seat. Includes Item 23	$1,595.23	1
-	HD33045R19AAW	CONSOLE TRIM, FRONT LOWER	HD33045R19AAW CONSOLE TRIM, FRONT LOWER 17MY on. Includes Item 23	$1,014.41	1
-	DD33044G38BBW	カップホルダーアッセンブリー	DD33044G38BBW カップホルダーアッセンブリー Jewellery Pack	$1,641.90	1
1	DD33519F22AB	MAIN CARRIER MOULDING	DD33519F22AB MAIN CARRIER MOULDING -	-	1	Enquire
2	702944	Nut, M6 flg IN STOCK	702944 Nut, M6 flg - IN STOCK	$1.83	4
3	W505962-S437M	Screw, M5x12, Pan Head	W505962-S437M Screw, M5x12, Pan Head -	-	2	Enquire
4	699842	Screw, M6x25 Pan Head	699842 Screw, M6x25 Pan Head -	-	5	Enquire
5	703085	Bolt, M6 x 12, VOLANTE IN STOCK	703085 Bolt, M6 x 12, VOLANTE - IN STOCK	$1.46	14
6	W714509S442	SCREW, M4x1.46x30, FIXING	W714509S442 SCREW, M4x1.46x30, FIXING -	-	2	Enquire
7	703170	Screw, 4x8, Pan Hd IN STOCK	703170 Screw, 4x8, Pan Hd - IN STOCK	$2.77	2
8	703164	Nut M6 Hex flg plastic	703164 Nut M6 Hex flg plastic -	$0.79	2
10	CD3367445ABW	PANEL ASSEMBLY, LOWER, RH	CD3367445ABW PANEL ASSEMBLY, LOWER, RH Includes Item 23	$1,595.23	1
11	CD3367446AAW	パネルASSY、コンソール下部、左側	CD3367446AAW パネルASSY、コンソール下部、左側 Height Adjustable Seat. Includes Item 23	-	1	Enquire
12	DD332943752AB	BRACKET, CARPET SUPPORT,RH	DD332943752AB BRACKET, CARPET SUPPORT,RH -	$144.81	1
13	DD332943751AB	BRACKET, CARPET SUPPORT,LH	DD332943751AB BRACKET, CARPET SUPPORT,LH -	$144.81	1
14	703264	Screw, M6 x 14 Flg Hd	703264 Screw, M6 x 14 Flg Hd -	-	4	Enquire
15	W715351-S437	Nut and Washer, M5	W715351-S437 Nut and Washer, M5 -	-	4	Enquire
16	DD33045R19ACW	トリムパネル、フロント補助ソケット	DD33045R19ACW トリムパネル、フロント補助ソケット Includes Item 23	$1,128.98	1
17	DD3311648ACW	MAT ASSEMBLY, FRONTSTOWAGE	DD3311648ACW MAT ASSEMBLY, FRONTSTOWAGE -	$503.80	1
18	DD33281B04ABW	PANEL ASSEMBLY, STOWAGEBRACE, RH	DD33281B04ABW PANEL ASSEMBLY, STOWAGEBRACE, RH -	$517.06	1
19	DD33281B05ABW	PANEL ASSEMBLY, STOWAGEBRACE, LH	DD33281B05ABW PANEL ASSEMBLY, STOWAGEBRACE, LH -	$517.06	1
20	701559	SCREW, M4, S/TAP	701559 SCREW, M4, S/TAP -	$0.14	4
21	CD33F04704AB	MAT, STOWAGE, FRONT	CD33F04704AB MAT, STOWAGE, FRONT -	$170.44	1
22	DD33044G38ABW	カップホルダーアッセンブリー	DD33044G38ABW カップホルダーアッセンブリー -	$1,242.71	1
24	W504684-S424	Screw M4 x 12 Pan Head Torx	W504684-S424 Screw M4 x 12 Pan Head Torx -	-	2	Enquire
25	AD43F7159AA	ASHTRAY	AD43F7159AA ASHTRAY Smoker's Kit	-	1	Enquire
