Body Structure - Underbody of Aston Martin Aston Martin GT RAPIDE (2010-2019)

すべて見る

Aston Martin GT RAPIDE (2010-2019) - Body Structure - Underbody

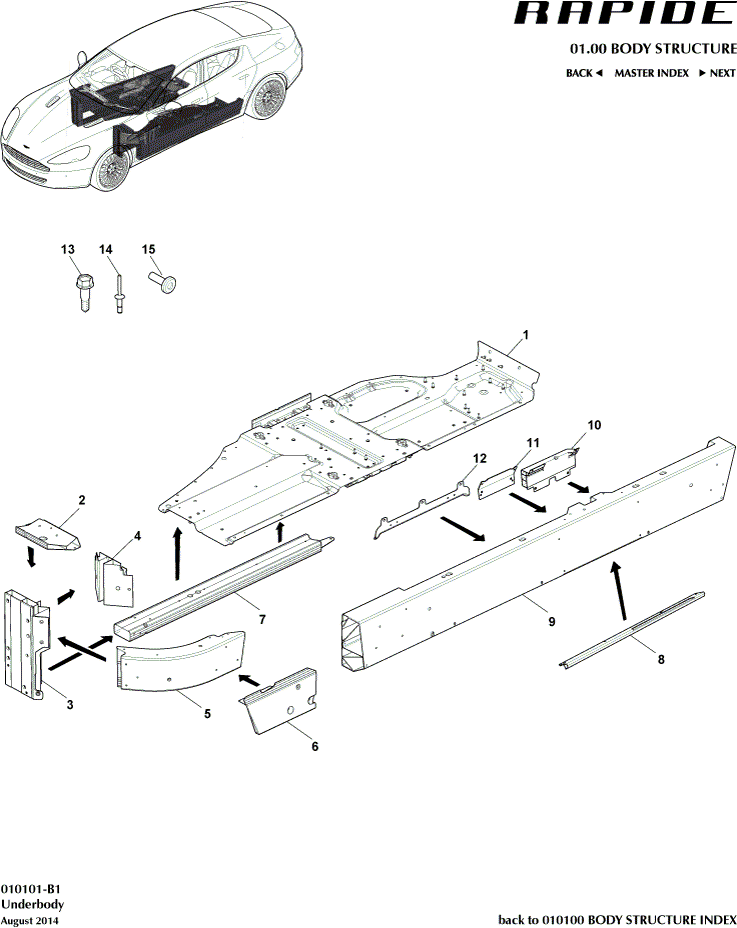

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

すべて見る

ダイアグラムタップして拡大します

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
-	AD43F10021AA	Floor assy, LH	AD43F10021AA Floor assy, LH Up To 15MY, Service Assy,Structural Cat. A only.	$5,409.84	1
-	FD43F10021AB	Floor assy, LH	FD43F10021AB Floor assy, LH From 15MY, Service Assy,Structural Cat. A only.	$2,301.41	1
-	GOAD43-F10095-AB	メンバー、フロントサイド左側補強	GOAD43-F10095-AB メンバー、フロントサイド左側補強 Structural Cat. A only	-	1	Enquire
-	AD43111E47AA	Bracket, tunnel upper outer LH	AD43111E47AA Bracket, tunnel upper outer LH Service assy,Structural Cat. A only	$280.85	1
-	AD43-10277-AA	メンバー、フロントサイド左側	AD43-10277-AA メンバー、フロントサイド左側 Structural Cat. A only	-	1	Enquire
-	GOAD43-100A95-AB	メンバー、下部補強フロントサイド、左サイド	GOAD43-100A95-AB メンバー、下部補強フロントサイド、左サイド Structural Cat. A only	-	1	Enquire
-	GOFD43106A79AB	Sill Catcher, Ext, LH	GOFD43106A79AB Sill Catcher, Ext, LH From 15MY,Structural Cat. A only.	$176.12	1
-	AD43F101D11AA	Member, Floor Side Inner LH	AD43F101D11AA Member, Floor Side Inner LH Upto 15MY, Service assy,Structural Cat. A only.	$3,900.47	1
-	FD43F101D11AC	Member, Floor Side Inner LH	FD43F101D11AC Member, Floor Side Inner LH From 15MY, Service assy,Structural Cat. A only.	$2,219.68	1
-	GOFD43270A51AC	Pusher Block, Exterior Side Impact, LH	GOFD43270A51AC Pusher Block, Exterior Side Impact, LH From 15MY,Structural Cat. A only.	$208.74	1
-	703120	Screw, flg, M8 x 25 IN STOCK	703120 Screw, flg, M8 x 25 From 15MY IN STOCK	$22.08	8
1	AD43F10020AAS	Floor assy, RH- VIN stamp required	AD43F10020AAS Floor assy, RH- VIN stamp required Up To 15MY, Service Assy,Structural Cat. A only.	$3,342.87	1
1	FD43F10020AB	Floor assy, RH- VIN stamp required	FD43F10020AB Floor assy, RH- VIN stamp required From 15MY, Service Assy,Structural Cat. A only.	$2,301.43	1
2	GOAD43-100A94-AB	メンバー、フロントサイド補強、右サイド	GOAD43-100A94-AB メンバー、フロントサイド補強、右サイド Structural Cat. A only	-	1	Enquire
3	AD43111E46AA	Bracket, tunnel upper outer RH	AD43111E46AA Bracket, tunnel upper outer RH Service assy,Structural Cat. A only	$402.52	1
4	GOAG33F001K28AA	BRACE, TUNNEL UPPER,INNER	GOAG33F001K28AA BRACE, TUNNEL UPPER,INNER Structural Cat. A only	$90.99	2
5	AD43-10276-AA	Member, Front Side RH	AD43-10276-AA Member, Front Side RH Structural Cat. A only	-	1	Enquire
6	GOAD43100A94AA	メンバー、下部補強フロントサイド、右サイド	GOAD43100A94AA メンバー、下部補強フロントサイド、右サイド Structural Cat. A only	$130.47	1
7	AD43F10120AB	Member, Floor Side Front	AD43F10120AB Member, Floor Side Front Structural Cat. A only	$701.19	2
8	GOFD43106A78AB	Sill Catcher, Ext, RH	GOFD43106A78AB Sill Catcher, Ext, RH From 15MY,Structural Cat. A only.	$176.12	1
9	AD43F101D10AA	Member, Floor Side Inner RH	AD43F101D10AA Member, Floor Side Inner RH Up To 15MY, Service assy,Structural Cat. A only.	$2,185.03	1
9	FD43F101D10AC	Member, Floor Side Inner RH	FD43F101D10AC Member, Floor Side Inner RH From 15MY, Service assy,Structural Cat. A only.	$2,219.68	1
10	GOFD43270A50AC	Pusher Block, Exterior Side Impact, RH	GOFD43270A50AC Pusher Block, Exterior Side Impact, RH From 15MY,Structural Cat. A only.	$208.74	1
11	GOFD43106A96AA	Sill Reinforcement, Inboard	GOFD43106A96AA Sill Reinforcement, Inboard From 15MY,Structural Cat. A only.	$25.22	2
12	GOAD43F54671AA	Mount, reinforce angle	GOAD43F54671AA Mount, reinforce angle Structural Cat. A only	$186.12	2
13	6G33375732AA	Screw, SS Hex FL HD, 5.5x19 Self Drill	6G33375732AA Screw, SS Hex FL HD, 5.5x19 Self Drill -	$0.61	8
14	6G3368676AA	Rivet, 6.5x14, Blind	6G3368676AA Rivet, 6.5x14, Blind -	-	A/R	Enquire
15	703074	Screw, M6 x 20 hex flange head	703074 Screw, M6 x 20 hex flange head -	-	2	Enquire
