Body Structure - Upper Body Frame of Aston Martin Aston Martin GT RAPIDE (2010-2019)

すべて見る

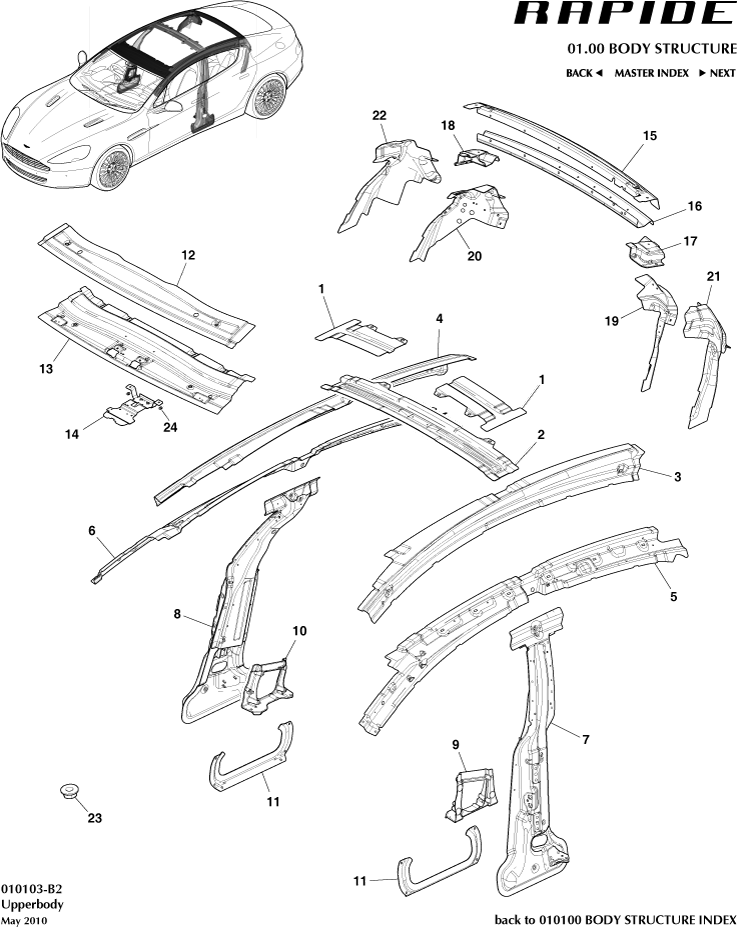

Aston Martin GT RAPIDE (2010-2019) - Body Structure - Upper Body Frame

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

すべて見る

ダイアグラムタップして拡大します

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
-	ED43-F513A30-AA	Reinforcement, Inner Roof Side, RH	ED43-F513A30-AA Reinforcement, Inner Roof Side, RH Rapide S 14.5MY,Structural. Cat A only	-	1	Enquire
-	ED43F513A31AA	Reinforcement, Inner Roof Side, LH	ED43F513A31AA Reinforcement, Inner Roof Side, LH Rapide S 14.5MY,Structural. Cat A only	$806.46	1
-	ED43-F513A30-AA	Reinforcement, Inner Roof Side, RH	ED43-F513A30-AA Reinforcement, Inner Roof Side, RH Rapide S 14.5MY,Structural. Cat A only	-	1	Enquire
-	DD43C17727BB	Bracket, Rear View Mirror Mounting	DD43C17727BB Bracket, Rear View Mirror Mounting Rapide S	$89.26	1
-	DD43F6392208AA	ヘッダー下部、リア	DD43F6392208AA ヘッダー下部、リア Rapide S,Structural. Cat A only	$338.96	1
-	6G3368676AC	STRUCTURAL RIVET,6.5x14.0, BLIND	6G3368676AC STRUCTURAL RIVET,6.5x14.0, BLIND -	$1.22	A/R
1	GOAD43F670309AA	Closer, Roof Bow	GOAD43F670309AA Closer, Roof Bow Structural. Cat A only	$128.98	2
2	GOAD43F70700AA	Panel, Roof Bow	GOAD43F70700AA Panel, Roof Bow Structural. Cat A only	$289.29	1
3	GOAD43F513A09AB	Reinforcement, Roof Side LH	GOAD43F513A09AB Reinforcement, Roof Side LH Structural. Cat A only	$579.28	1
4	GOAD43F513A08AB	Reinforcement, Roof Side RH	GOAD43F513A08AB Reinforcement, Roof Side RH Structural. Cat A only	$579.28	1
5	GOAD43F513A31AF	補強、インナールーフ側左側	GOAD43F513A31AF 補強、インナールーフ側左側 Structural. Cat A only	$746.51	1
6	GOAD43F513A30AF	補強、インナールーフ側右側	GOAD43F513A30AF 補強、インナールーフ側右側 Structural. Cat A only	$777.43	1
7	AD43D279K03AA	B Pillar LH	AD43D279K03AA B Pillar LH Service Assembly,Structural. Cat A only	$2,238.54	1
8	AD43D279K02AA	B Pillar RH	AD43D279K02AA B Pillar RH Service Assembly,Structural. Cat A only	$3,247.77	1
9	GOAD4324313BA	ピラーセンターボディ左側	GOAD4324313BA ピラーセンターボディ左側 Structural. Cat A only	-	1	Enquire
10	GOAD4324312BA	ピラーセンターボディ右側	GOAD4324312BA ピラーセンターボディ右側 Structural. Cat A only	-	1	Enquire
11	GOAD43F2658AA	Retaining Ring, B/C Pillar	GOAD43F2658AA Retaining Ring, B/C Pillar Structural. Cat A only	$225.39	2
12	GOAD43-F70640-AA	補強、ヘッダーフロント	GOAD43-F70640-AA 補強、ヘッダーフロント Structural. Cat A only	-	1	Enquire
13	DD43-F50210-AA	ヘッダー、フロント下部	DD43-F50210-AA ヘッダー、フロント下部 Structural. Cat A only	-	1	Enquire
14	AD43C17727AB	Bracket, Rear View Mirror Mounting	AD43C17727AB Bracket, Rear View Mirror Mounting -	$166.31	1
15	GOAD43-F37279-AB	ヘッダーアッパー、リア	GOAD43-F37279-AB ヘッダーアッパー、リア Structural. Cat A only	-	1	Enquire
16	AD43-F6392208-AC	ヘッダー下部、リア	AD43-F6392208-AC ヘッダー下部、リア Structural. Cat A only	-	1	Enquire
17	GOAD43-F40365-AA	キャスティング、Cピラーからリアヘッダー左側	GOAD43-F40365-AA キャスティング、Cピラーからリアヘッダー左側 Structural. Cat A only	-	1	Enquire
18	GOAD43F40364AA	Casting, C Pillar to Rear Header RH	GOAD43F40364AA Casting, C Pillar to Rear Header RH Structural. Cat A only	$123.99	1
19	AD43F410A83AC	補強パーツ、Cピラー左側	AD43F410A83AC 補強パーツ、Cピラー左側 Structural. Cat A only	$2,574.99	1
20	AD43F410A82AC	補強パーツ、Cピラー右側	AD43F410A82AC 補強パーツ、Cピラー右側 Structural. Cat A only	$2,574.99	1
21	GOAD43-F1581-AB	CLSR キャントレイルリア左サイド	GOAD43-F1581-AB CLSR キャントレイルリア左サイド Structural. Cat A only	-	1	Enquire
22	GOAD43-F1582-AB	CRSRキャントレイルリア右サイド	GOAD43-F1582-AB CRSRキャントレイルリア右サイド Structural. Cat A only	-	1	Enquire
23	702295	Nut M5 Hex flng pc8 IN STOCK	702295 Nut M5 Hex flng pc8 - IN STOCK	$0.18	4
24	699733	WASHER, M6, STEEL	699733 WASHER, M6, STEEL Rapide S 14MY	$0.07	2
