Body Structure - Underbody, Rear of Aston Martin Aston Martin GT RAPIDE (2010-2019)

すべて見る

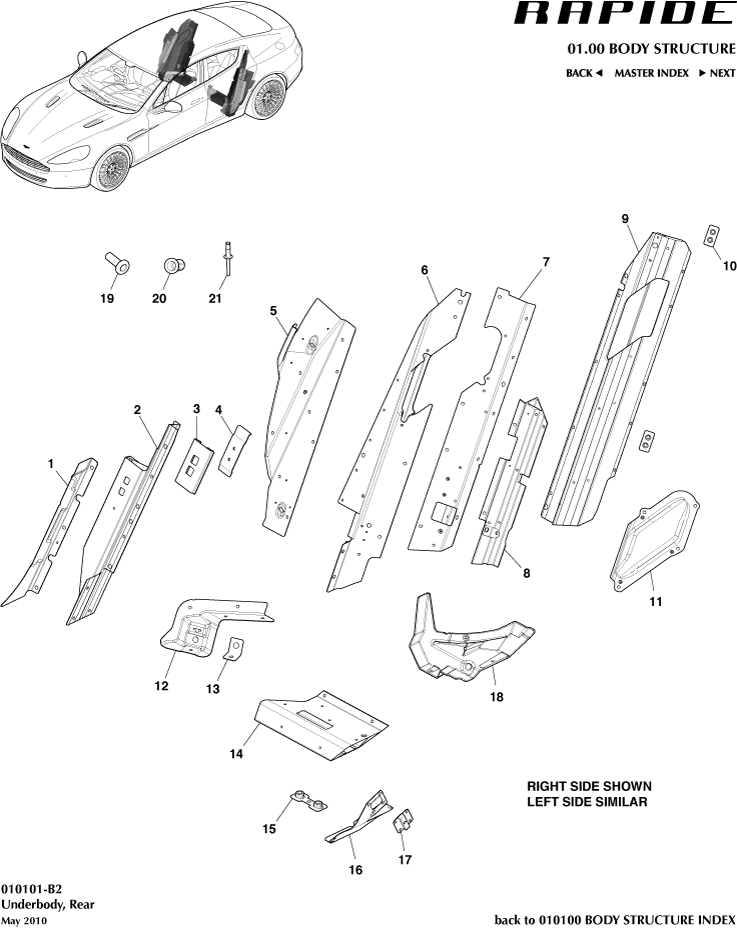

Aston Martin GT RAPIDE (2010-2019) - Body Structure - Underbody, Rear

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

すべて見る

ダイアグラムタップして拡大します

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
-	GOAD43-F200A39-AB	ボディサイド、左側強化	GOAD43-F200A39-AB ボディサイド、左側強化 Structural Cat. A only	-	1	Enquire
-	GOAD43-F410A61-AC	センターピラーアウター左側	GOAD43-F410A61-AC センターピラーアウター左側 Structural Cat. A only	-	1	Enquire
-	AD43-F68273-AB	パネル'C'ピラークロージング左側	AD43-F68273-AB パネル'C'ピラークロージング左側 Structural Cat. A only	-	1	Enquire
-	AD43-F71081-AB	センターピラー・インターミディエイト左側	AD43-F71081-AB センターピラー・インターミディエイト左側 Structural Cat. A only	-	1	Enquire
-	AD43-A24313-AA	センターピラーインナー左側	AD43-A24313-AA センターピラーインナー左側 Structural Cat. A only	-	1	Enquire
-	GOAD43-A28B01-AB	Centre Pillar Inner Reinforcement LH	GOAD43-A28B01-AB Centre Pillar Inner Reinforcement LH Structural Cat. A only	-	1	Enquire
-	GOAD43-F71111-AA	センターピラー・インターミディエイトリア左側	GOAD43-F71111-AA センターピラー・インターミディエイトリア左側 Structural Cat. A only	-	1	Enquire
-	AD43-14N201-AA	センターピラールームチャンネル左側	AD43-14N201-AA センターピラールームチャンネル左側 Structural Cat. A only	-	1	Enquire
-	GOAD43F10761AA	Reinforcement Rear Floor Centre Member LH	GOAD43F10761AA Reinforcement Rear Floor Centre Member LH Structural Cat. A only	$157.96	1
-	GOAD43-F109A69-AB	メンバー、フロントフロア中央部、リア右側	GOAD43-F109A69-AB メンバー、フロントフロア中央部、リア右側 Structural Cat. A only	-	1	Enquire
-	GOAD43-F10799-AA	補強フロントフロアCS リア右側	GOAD43-F10799-AA 補強フロントフロアCS リア右側 Structural Cat. A only	-	1	Enquire
-	GOAD43F74201BA	センターピラーリインフォースメントキャスト左側	GOAD43F74201BA センターピラーリインフォースメントキャスト左側 Structural Cat. A only	$321.52	1
1	GOAD43-F200A38-AB	ボディサイド、強化右サイド	GOAD43-F200A38-AB ボディサイド、強化右サイド Structural Cat. A only	-	1	Enquire
2	GOAD43-F410A60-AC	センターピラーアウター右側	GOAD43-F410A60-AC センターピラーアウター右側 Structural Cat. A only	-	1	Enquire
3	GOAD43-F5394Y-AA	Striker Reinforcement, Centre Pillar	GOAD43-F5394Y-AA Striker Reinforcement, Centre Pillar Structural Cat. A only	-	2	Enquire
4	AD43-F5420A62-AA	ナットプレート、センターピラー	AD43-F5420A62-AA ナットプレート、センターピラー Structural Cat. A only	-	2	Enquire
5	AD43F68272AB	Panel 'C' Pillar Closing RH	AD43F68272AB Panel 'C' Pillar Closing RH Structural Cat. A only	$1,500.87	1
6	AD43-F71080-AB	センターピラーインターミディエイト右側	AD43-F71080-AB センターピラーインターミディエイト右側 Structural Cat. A only	-	1	Enquire
7	AD43-A24312-AA	センターピラーインナー右側	AD43-A24312-AA センターピラーインナー右側 Structural Cat. A only	-	1	Enquire
8	GOAD43A28B00AB	Centre Pillar Inner Reinforcement RH	GOAD43A28B00AB Centre Pillar Inner Reinforcement RH Structural Cat. A only	$114.09	1
10	AD43-80997-AA	ナットプレートリアシートベルトマウント	AD43-80997-AA ナットプレートリアシートベルトマウント Structural Cat. A only	-	4	Enquire
11	AD43-14N200-AA	センターピラールームチャンネル右側	AD43-14N200-AA センターピラールームチャンネル右側 Structural Cat. A only	-	1	Enquire
12	GOAD43F10760AA	Reinforcement Rear Floor Centre Member RH	GOAD43F10760AA Reinforcement Rear Floor Centre Member RH Structural Cat. A only	$157.96	1
13	GOAD43A243B13AA	Reinforcement Rear St Blt Ret Mounting	GOAD43A243B13AA Reinforcement Rear St Blt Ret Mounting Structural Cat. A only	$263.32	1
14	AD43-F109A68-AB	メンバー、フロントフロア中央部、リア右側	AD43-F109A68-AB メンバー、フロントフロア中央部、リア右側 Structural Cat. A only	-	1	Enquire
15	AD43-F425A50-AA	ナットプレート、リアサブフレームフロント	AD43-F425A50-AA ナットプレート、リアサブフレームフロント Structural Cat. A only	-	2	Enquire
16	GOAD43-F10798-AA	補強フロントフロアCS リア右側	GOAD43-F10798-AA 補強フロントフロアCS リア右側 Structural Cat. A only	-	1	Enquire
17	GOAD43-F60108-AA	ナットプレートリアSTベルアンカー下部インナー	GOAD43-F60108-AA ナットプレートリアSTベルアンカー下部インナー Structural Cat. A only	-	2	Enquire
18	GOAD43F74200BA	センターピラーリインフォースメントキャスト左側	GOAD43F74200BA センターピラーリインフォースメントキャスト左側 Structural Cat. A only	$195.70	1
19	TBC	Rivnut, M8, low profile	TBC Rivnut, M8, low profile	-	8	Enquire
20	6G3333800AA	Rivnut 7/16 UNF Hex Flg 4-7mm	6G3333800AA Rivnut 7/16 UNF Hex Flg 4-7mm	$1.60	2
21	6G3368676AB	Rivet, Structural 6.5x14 Blind	6G3368676AB Rivet, Structural 6.5x14 Blind	-	A/R	Enquire
