Aston Martin GT DB12 (2024- - Body Closures - Volante

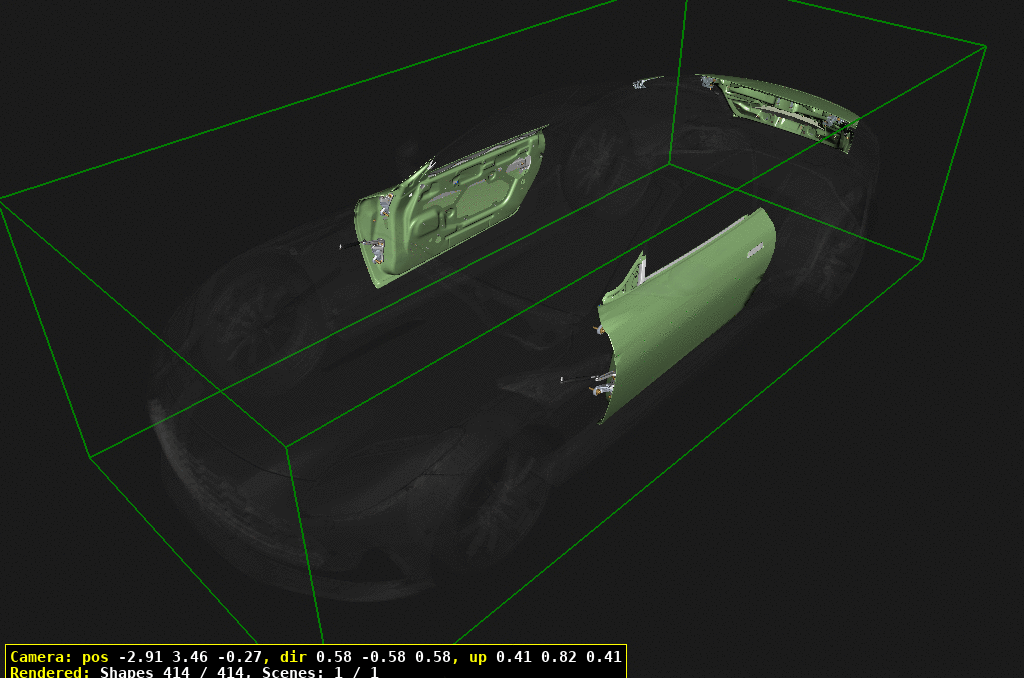

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

すべて見る

ダイアグラムタップして拡大します

#	部品番号	部品説明	部品詳細	価格（各）	図の数量
10	RY5320123AB	DOOR ASSEMBLY, LH	RY5320123AB DOOR ASSEMBLY, LH	$5,125.12	1
20	RY5320122AB	DOOR ASSEMBLY, RH	RY5320122AB DOOR ASSEMBLY, RH	$5,125.12	1
30	6485690	ボールペン	6485690 ボールペン	$0.43	2
40	HY53F23504AD	GAS STRUT, DOOR	HY53F23504AD GAS STRUT, DOOR	$58.87	2
50	HY53483686AB	BOLT/WASHER, M12x45	HY53483686AB BOLT/WASHER, M12x45	$5.08	1
60	707166	BOLT/WASHER, M8x30	707166 BOLT/WASHER, M8x30	$1.89	8
70	703199	Bolt M6x30 hex flg hd	703199 Bolt M6x30 hex flg hd	$0.78	2
80	HY5322801AC	HINGE ASSEMBLY, UPPER, LH	HY5322801AC HINGE ASSEMBLY, UPPER, LH	$332.06	1
90	HY5322800AC	ヒンジアッセンブリ上側、右側	HY5322800AC ヒンジアッセンブリ上側、右側	$332.06	1
100	HY5322811AD	HINGE ASSEMBLY, UPPER, LH	HY5322811AD HINGE ASSEMBLY, UPPER, LH	$434.26	1
110	HY5322810AD	ヒンジアッセンブリ上側、右側	HY5322810AD ヒンジアッセンブリ上側、右側	$434.26	1
200	RY53L40626AA	DECKLID ASSEMBLY	RY53L40626AA DECKLID ASSEMBLY	$4,125.83	1
210	HY5340616AB	DECKLID OUTER ASSEMBLY,LOWER	HY5340616AB DECKLID OUTER ASSEMBLY,LOWER	$1,647.74	1
220	HY533K663AA	S-CLIP, DECKLID OUTER	HY533K663AA S-CLIP, DECKLID OUTER	$7.88	7
230	HY53N623361AA	U CLIP, DECKLID, LOWER	HY53N623361AA U CLIP, DECKLID, LOWER	$1.75	6
260	4G43E826280BAPK	FLEXAX TOLERANCE NUT, M6	4G43E826280BAPK FLEXAX TOLERANCE NUT, M6 Pack of 5	$20.49	4
270	HY53MJA4212AB	FOAM, INNER	HY53MJA4212AB FOAM, INNER	$65.08	1
280	KY53L406A10AA	ガススプリング	KY53L406A10AA ガススプリング	$64.52	2
290	KY53L42701AF	HINGE ASSEMBLY, LH	KY53L42701AF HINGE ASSEMBLY, LH	$375.08	1
300	KY53L42700AF	HINGE ASSEMBLY, RH	KY53L42700AF HINGE ASSEMBLY, RH	$375.08	1
310	707136	BOLT/WASHER, M8x25, HEXFLG	707136 BOLT/WASHER, M8x25, HEXFLG	$1.75	4
320	703198	BOLT, M6x40, HEX	703198 BOLT, M6x40, HEX Black	$0.78	4
330	HY53N800888AA	WASHER, 6ID x 18OD x1.5	HY53N800888AA WASHER, 6ID x 18OD x1.5 Black	$0.18	4
340	703731	Bolt, M8 flange head, dip stick tube	703731 Bolt, M8 flange head, dip stick tube	$0.71	2
350	6485690	ボールペン	6485690 ボールペン	$0.43	2
360	707142	SCREW, M5x12, CHEESE HEAD	707142 SCREW, M5x12, CHEESE HEAD	$0.41	6
370	AG4332692BA	WASHER, M8x25, BLACK	AG4332692BA WASHER, M8x25, BLACK	$1.44	2
400	KY53L405A02BA	PANEL, FUEL FILLER FLAP	KY53L405A02BA PANEL, FUEL FILLER FLAP	$157.82	1
410	KY53L405B96AB	HINGE ASSEMBLY, FUELFILLER FLAP	KY53L405B96AB HINGE ASSEMBLY, FUELFILLER FLAP	$372.82	1
420	707411	SCREW, M6x16, PAN HD	707411 SCREW, M6x16, PAN HD Black	$1.05	3
430	699733	WASHER, M6, STEEL	699733 WASHER, M6, STEEL	$0.07	3
