Body Structure - Anciliary Parts, Coupe, page 1 of Aston Martin Aston Martin GT DB9 (2004-2017)

すべて見る

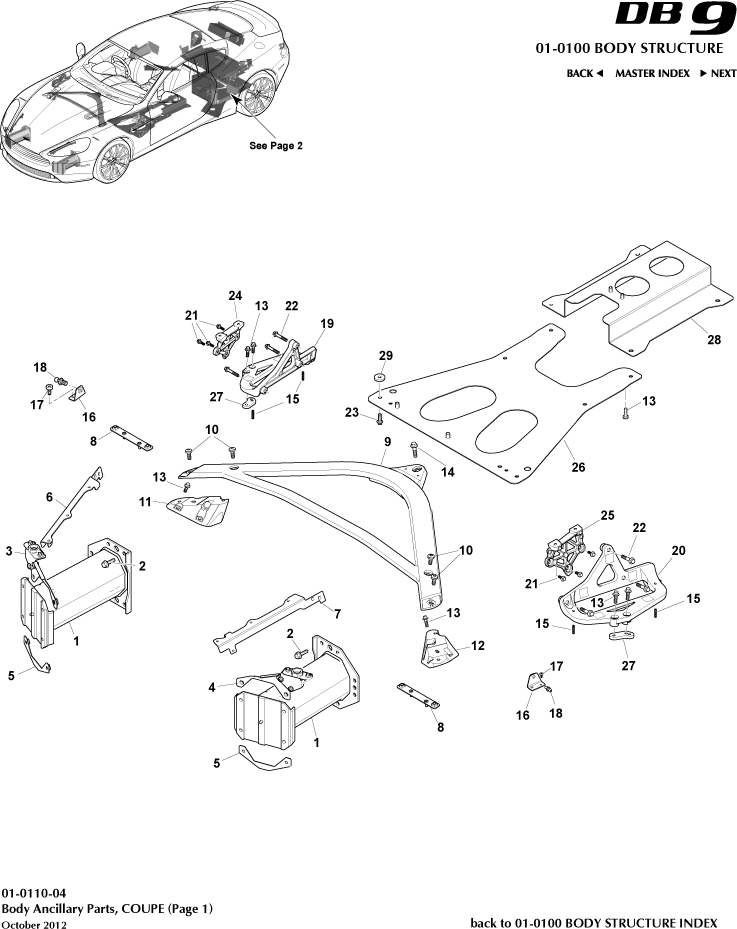

Aston Martin GT DB9 (2004-2017) - Body Structure - Anciliary Parts, Coupe, page 1

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

すべて見る

ダイアグラムタップして拡大します

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
-	GOED33108A86AA	ブラケット、フロントクロスブレース、右側	GOED33108A86AA ブラケット、フロントクロスブレース、右側 From VIN A15359	$165.04	1
-	GOED33108A87AA	ブラケット、フロントクロスブレース、左側	GOED33108A87AA ブラケット、フロントクロスブレース、左側 From VIN A15359	$165.04	1
1	DD43V17N800BA	CRUSH CAN, FRONT	DD43V17N800BA CRUSH CAN, FRONT Structural Cat. A Only	$2,159.58	2
2	704495	SCREW, M8x35, HEX FLG	704495 SCREW, M8x35, HEX FLG -	$14.17	12
3	DG4313068AB	Panel, Headlamp Mounting, RH	DG4313068AB Panel, Headlamp Mounting, RH -	-	1	Enquire
4	DG4313069AB	Panel, Headlamp Mounting, LH	DG4313069AB Panel, Headlamp Mounting, LH -	-	1	Enquire
5	4G436367912AC	Nut Plate Assembly, Crash Can Lower	4G436367912AC Nut Plate Assembly, Crash Can Lower -	-	2	Enquire
6	DG43043B19AA	PASSENGER AIRBAGINITIATOR, RH	DG43043B19AA PASSENGER AIRBAGINITIATOR, RH -	$45.36	1
7	DG43043B20AA	PASSENGER AIRBAGINITIATOR, LH	DG43043B20AA PASSENGER AIRBAGINITIATOR, LH -	$45.36	1
8	8D33199901AA	Nutplate, M6 Hood Striker Plate	8D33199901AA Nutplate, M6 Hood Striker Plate -	$15.94	2
9	DD43108A75CA	クロスブレースフロント	DD43108A75CA クロスブレースフロント -	$825.32	1
10	702209	ネジ、M10 X 25	702209 ネジ、M10 X 25 -	$2.05	4
11	GODG43108A86AD	ブラケット、フロントクロスブレース、右側	GODG43108A86AD ブラケット、フロントクロスブレース、右側 Up To VIN A15358	$100.27	1
12	GODG43108A87AD	ブラケット、フロントクロスブレース、左側	GODG43108A87AD ブラケット、フロントクロスブレース、左側 Up To VIN A15358	$100.27	1
13	703120	Screw, flg, M8 x 25	703120 Screw, flg, M8 x 25 -	$21.91	14
14	DG4300512AA	SCREW, (TAPTITE) M10x40,HEX FLG	DG4300512AA SCREW, (TAPTITE) M10x40,HEX FLG -	$6.36	1
15	CD33106160AA	スタッド、M6、ネジ切り	CD33106160AA スタッド、M6、ネジ切り -	$21.27	4
16	DG4318178BA	ブラケット、ガスダンパー取り付け	DG4318178BA ブラケット、ガスダンパー取り付け -	$34.00	2
17	701567	SCREW, M6x16, PAN	701567 SCREW, M6x16, PAN -	$3.71	4
19	DG435340AA	Bracket, ECU Mounting RH	DG435340AA Bracket, ECU Mounting RH -	$369.70	1
20	DG435341AA	Bracket, ECU Mounting LH	DG435341AA Bracket, ECU Mounting LH -	$223.16	1
21	703203	Screw, Flange Head M6x20	703203 Screw, Flange Head M6x20 -	$0.34	6
22	703194	Bolt, M8 x 45	703194 Bolt, M8 x 45 -	$1.59	12
23	700229	Bolt, M8x35, Hex Flange Head	700229 Bolt, M8x35, Hex Flange Head -	$0.43	2
24	DG4316A681AA	REINFORCEMNT, BONNETHINGE, RH	DG4316A681AA REINFORCEMNT, BONNETHINGE, RH -	$64.68	1
25	DG4316A682AA	REINFORCEMNT, BONNETHINGE, LH	DG4316A682AA REINFORCEMNT, BONNETHINGE, LH -	$64.68	1
26	GODG43111K36AC	REINFORCEMENT, TUNNELFRONT	GODG43111K36AC REINFORCEMENT, TUNNELFRONT -	$161.85	1
27	DG43F27A06AA	プレート、取り付け	DG43F27A06AA プレート、取り付け -	$62.79	2
28	4G43111K37AE	REINFORCEMENT, CENTRETUNNEL	4G43111K37AE REINFORCEMENT, CENTRETUNNEL -	$85.31	1
29	GODG431660AA	スペーサー	GODG431660AA スペーサー -	$28.99	2
