Body Structure - Anciliary Parts, Volante, page 1 of Aston Martin Aston Martin GT DB9 (2004-2017)

すべて見る

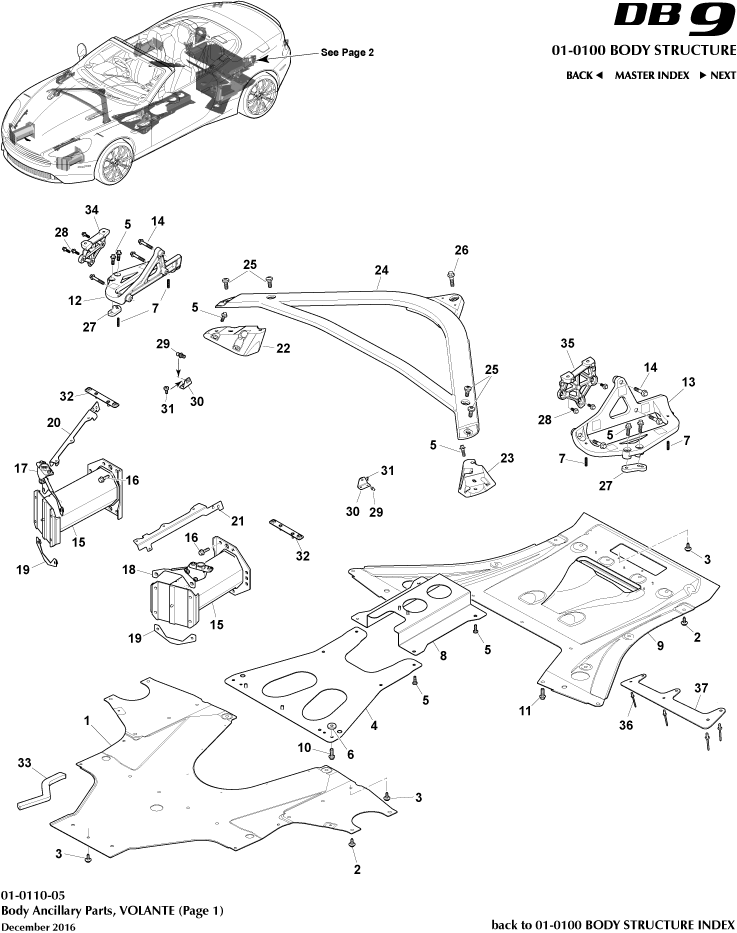

Aston Martin GT DB9 (2004-2017) - Body Structure - Anciliary Parts, Volante, page 1

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

すべて見る

ダイアグラムタップして拡大します

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
-	9G4328115AA	Baffle, quarter panel at wheel, hsg upper, LH	9G4328115AA Baffle, quarter panel at wheel, hsg upper, LH -	$42.31	1
1	9G4311262BA	アンダートレイフロント	9G4311262BA アンダートレイフロント -	$728.62	1
2	7G33108256AA	Screw, M8 x 21 IN STOCK	7G33108256AA Screw, M8 x 21 - IN STOCK	$1.49	31
3	ED33FA0115AA	SCREW/WASHER, PATCH	ED33FA0115AA SCREW/WASHER, PATCH -	$8.23	5
4	GODG43111K36AC	REINFORCEMENT, TUNNELFRONT	GODG43111K36AC REINFORCEMENT, TUNNELFRONT -	$163.08	1
5	703120	Screw, flg, M8 x 25 IN STOCK	703120 Screw, flg, M8 x 25 - IN STOCK	$22.08	20
6	GODG431660AA	スペーサー	GODG431660AA スペーサー -	$29.21	2
7	CD33106160AA	スタッド、M6、ネジ切り	CD33106160AA スタッド、M6、ネジ切り -	$21.43	4
8	4G43111K37AE	REINFORCEMENT, CENTRETUNNEL	4G43111K37AE REINFORCEMENT, CENTRETUNNEL -	$85.96	1
9	AD33L17C857BB	Shield, Rear Bumper Opening	AD33L17C857BB Shield, Rear Bumper Opening -	-	1	Enquire
9	FD33L17C857AB	SHIELD, REAR BUMPEROPENING	FD33L17C857AB SHIELD, REAR BUMPEROPENING 16MY on	$1,026.66	1
10	700229	Bolt, M8x35, Hex Flange Head	700229 Bolt, M8x35, Hex Flange Head -	$0.43	2
11	702210PK	Bolt, flg, M10x30 IN STOCK	702210PK Bolt, flg, M10x30 - IN STOCK	$23.37	2
12	DG435340AA	Bracket, ECU Mounting RH	DG435340AA Bracket, ECU Mounting RH -	$372.50	1
13	DG435341AA	Bracket, ECU Mounting LH	DG435341AA Bracket, ECU Mounting LH -	$224.85	1
14	703194	Bolt, M8 x 45	703194 Bolt, M8 x 45 -	$1.60	12
15	DD43V17N800BA	CRUSH CAN, FRONT	DD43V17N800BA CRUSH CAN, FRONT Structural Cat. A Only	$2,175.94	2
16	704495	SCREW, M8x35, HEX FLG IN STOCK	704495 SCREW, M8x35, HEX FLG 6 per crash can IN STOCK	$14.28	12
17	DG4313068AB	Panel, Headlamp Mounting, RH	DG4313068AB Panel, Headlamp Mounting, RH -	-	1	Enquire
18	DG4313069AB	Panel, Headlamp Mounting, LH	DG4313069AB Panel, Headlamp Mounting, LH -	-	1	Enquire
19	4G436367912AC	Nut Plate Assembly, Crash Can Lower	4G436367912AC Nut Plate Assembly, Crash Can Lower -	-	2	Enquire
20	DG43043B19AA	PASSENGER AIRBAGINITIATOR, RH	DG43043B19AA PASSENGER AIRBAGINITIATOR, RH -	$45.70	1
21	DG43043B20AA	PASSENGER AIRBAGINITIATOR, LH	DG43043B20AA PASSENGER AIRBAGINITIATOR, LH -	$45.70	1
22	GOED33108A86AA	ブラケット、フロントクロスブレース、右側	GOED33108A86AA ブラケット、フロントクロスブレース、右側 -	$166.29	1
23	GODG43108A87AD	ブラケット、フロントクロスブレース、左側	GODG43108A87AD ブラケット、フロントクロスブレース、左側 -	$101.03	1
24	DD43108A75CA	クロスブレースフロント	DD43108A75CA クロスブレースフロント -	$831.57	1
25	702209	ネジ、M10 X 25 IN STOCK	702209 ネジ、M10 X 25 - IN STOCK	$2.07	4
26	DG4300512AA	SCREW, (TAPTITE) M10x40,HEX FLG IN STOCK	DG4300512AA SCREW, (TAPTITE) M10x40,HEX FLG - IN STOCK	$6.41	1
27	DG43F27A06AA	プレート、取り付け	DG43F27A06AA プレート、取り付け -	$63.27	2
28	703203	Screw, Flange Head M6x20 IN STOCK	703203 Screw, Flange Head M6x20 - IN STOCK	$0.34	6
30	DG4318178BA	ブラケット、ガスダンパー取り付け	DG4318178BA ブラケット、ガスダンパー取り付け -	$34.26	2
31	701567	SCREW, M6x16, PAN IN STOCK	701567 SCREW, M6x16, PAN - IN STOCK	$3.74	4
32	8G43199901AA	Nut plate, M6 hood striker plate	8G43199901AA Nut plate, M6 hood striker plate -	$5.96	2
33	9G4328114AA	Baffle, quarter panel at wheel, hsg upper, RH	9G4328114AA Baffle, quarter panel at wheel, hsg upper, RH -	$42.31	1
34	DG4316A681AA	REINFORCEMNT, BONNETHINGE, RH	DG4316A681AA REINFORCEMNT, BONNETHINGE, RH -	$65.17	1
35	DG4316A682AA	REINFORCEMNT, BONNETHINGE, LH	DG4316A682AA REINFORCEMNT, BONNETHINGE, LH -	$65.17	1
36	6G3337949AA	Rivet, 4.8x13.9	6G3337949AA Rivet, 4.8x13.9 16MY on	$0.13	6
37	HD3344210AA	Spoiler Assembly	HD3344210AA Spoiler Assembly 16MY on	$439.52	1
