Instrument and Console Panels - Waterfall, 16MY of Aston Martin Aston Martin GT DB9 (2004-2017)

すべて見る

Aston Martin GT DB9 (2004-2017) - Instrument and Console Panels - Waterfall, 16MY

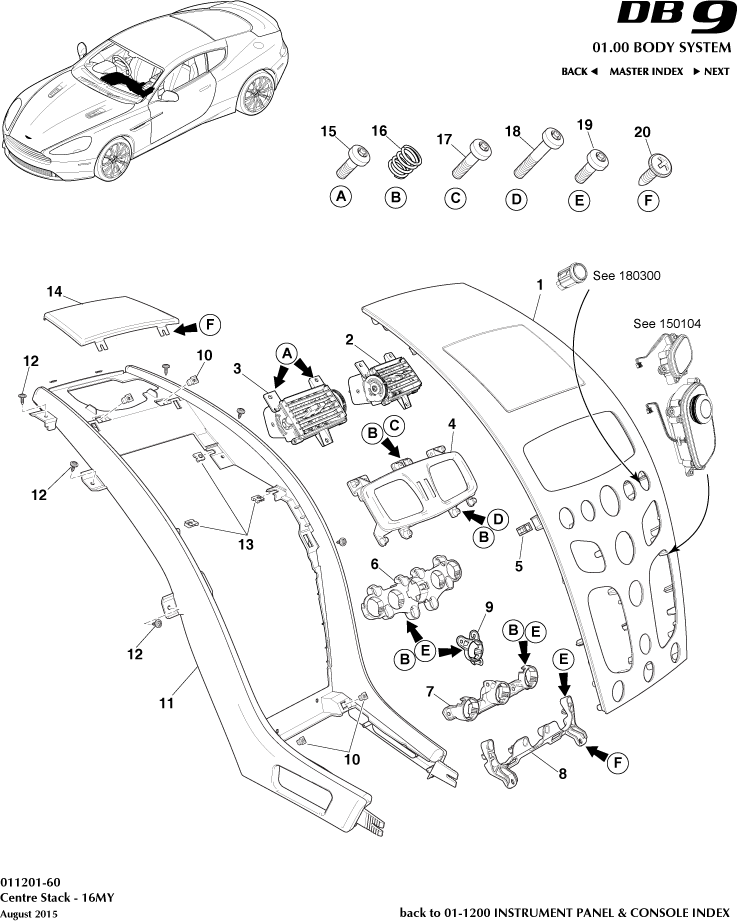

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

すべて見る

ダイアグラムタップして拡大します

1 - 7 ED33-043C38-AA ベゼル、アウターエアレジスター、右側 1 サテンクローム - ED33-043C38-BA ベゼル、アウターエアレジスター、右側 1 ダーククローム 8 ED33-043C39-AA ベゼル、アウターエアレジスター、左側 1 サテンクローム - ED33-043C39-BA ベゼル、アウターエアレジスター、左側 1 ダーククローム 9 4G43 1 - 7 ED33-043C38-AA ベゼル、アウターエアレジスター、右側 1 サテンクローム - ED33-043C38-BA ベゼル、アウターエアレジスター、右側 1 ダーククローム 8 ED33-043C39-AA ベゼル、アウターエアレジスター、左側 1 サテンクローム - ED33-043C39-BA ベゼル、アウターエアレジスター、左側 1 ダーククローム 9 4G43
-

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
-	GD43045J10CB	BZLアセンブリーI/PNL	GD43045J10CB BZLアセンブリーI/PNL Piano Black	-	1	Enquire
-	GD43045J10DB	BZLアセンブリーI/PNL	GD43045J10DB BZLアセンブリーI/PNL Ice Mocha	-	1	Enquire
-	GD43045J10EB	BZLアセンブリーI/PNL	GD43045J10EB BZLアセンブリーI/PNL Carbon Twill	-	1	Enquire
-	GD43045J10FB	BZLアセンブリーI/PNL	GD43045J10FB BZLアセンブリーI/PNL Carbon Cuprum	-	1	Enquire
-	GG3319F648CB	CTRスタックエアレギュBZL	GG3319F648CB CTRスタックエアレギュBZL Piano Black	-	1	Enquire
-	GG3319F648DB	CTRスタックエアレギュBZL	GG3319F648DB CTRスタックエアレギュBZL Ice Mocha	-	1	Enquire
1	GG43045J10AB	BZLアセンブリーI/PNL	GG43045J10AB BZLアセンブリーI/PNL Ashburl Light	-	1	Enquire
2	CD33046B30AB	レジスターアセンブリ、IP、エアコン、右側	CD33046B30AB レジスターアセンブリ、IP、エアコン、右側 -	-	1	Enquire
3	CD33046B31AB	レジスターアセンブリ、IP エアコン、LH
CD33046B31AB レジスターアセンブリ、IP エアコン、LH
-	1		Enquire
4	GG3319F648BB	CTRスタックエアレギュBZL	GG3319F648BB CTRスタックエアレギュBZL Iridium	-	1	Enquire
5	702520PK	クリップ 8.5 x16 x 1.7 トリムプッシュインスチール（20個入り）	702520PK クリップ 8.5 x16 x 1.7 トリムプッシュインスチール（20個入り） Pack of 20	-	6	Enquire
6	GG3314A462AB	プランド＆ストレットボタン	GG3314A462AB プランド＆ストレットボタン -	-	1	Enquire
7	GG3314A462BA	LWR BNK 3 スイッチカー	GG3314A462BA LWR BNK 3 スイッチカー -	-	1	Enquire
8	RY63C043C92PB	IP UPR BRW DRVR CRBN	RY63C043C92PB IP UPR BRW DRVR CRBN -	-	1	Enquire
9	GD4315C581AA	ハザードスイッチクリア	GD4315C581AA ハザードスイッチクリア -	-	1	Enquire
10	704764	ナット、プッシュオン、M4.2 X 1.41	704764 ナット、プッシュオン、M4.2 X 1.41 -	-	4	Enquire
11	GG3355210ABW	PNLアッセンブリーCTR	GG3355210ABW PNLアッセンブリーCTR -	-	1	Enquire
12	701157PK	ネジ＆ワッシャ 4.2 x 16（10個入り）	701157PK ネジ＆ワッシャ 4.2 x 16（10個入り） Pack of 10	-	6	Enquire
13	701448	スプリングナット、Uタイプ、4.2 X 2.1	701448 スプリングナット、Uタイプ、4.2 X 2.1 -	-	3	Enquire
14	EG43C046A26BA	グリルI/PLラジオ	EG43C046A26BA グリルI/PLラジオ With ASK audio	-	2	Enquire
14	9D33C046A26AC	グリルアセンブリ、センタースピーカー、インストルメントパネル	9D33C046A26AC グリルアセンブリ、センタースピーカー、インストルメントパネル With Bang and Olufsen audio	-	1	Enquire
15	702959	ネジ M4X12 パンヘッド 6 ローブトルクス	702959 ネジ M4X12 パンヘッド 6 ローブトルクス -	-	1	Enquire
16	DD3311A090AB	コンプレッションスプリング、センタースタックベニヤ	DD3311A090AB コンプレッションスプリング、センタースタックベニヤ -	-	20	Enquire
17	DD330838AA	ネジ、M4 X 16、なべ頭、パッチロック	DD330838AA ネジ、M4 X 16、なべ頭、パッチロック -	-	2	Enquire
18	DD330816AA	ネジ、M4 X 20、皿ボルト、パッチロック	DD330816AA ネジ、M4 X 20、皿ボルト、パッチロック -	-	2	Enquire
19	DD330863AA	ネジ、M4 X 12、なべ頭、パッチロック	DD330863AA ネジ、M4 X 12、なべ頭、パッチロック -	-	20	Enquire
20	706346	ネジ-4.8 X 1.59 X 19	706346 ネジ-4.8 X 1.59 X 19 -	-	4	Enquire

Instrument And Console Panels - Waterfall, 16My

Aston Martin GT DB9 (2004-2017)

Aston Martin GT DB9 (2004-2017) - Instrument and Console Panels - Waterfall, 16MY
