Body Structure - Underbody, Rear, Volante of Aston Martin Aston Martin GT DB9 (2004-2017)

すべて見る

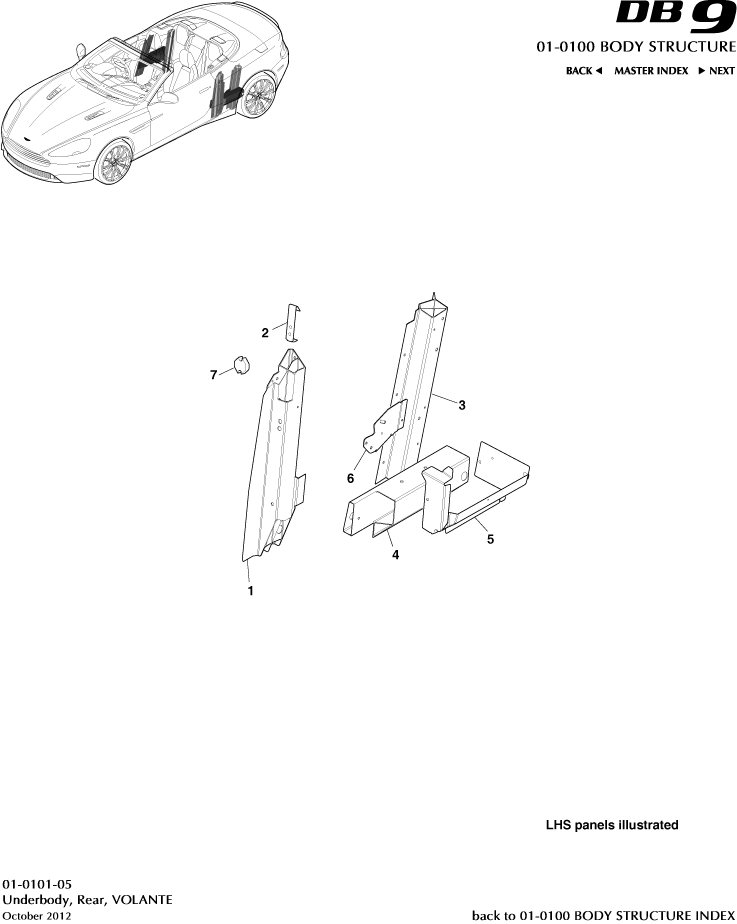

Aston Martin GT DB9 (2004-2017) - Body Structure - Underbody, Rear, Volante

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

すべて見る

ダイアグラムタップして拡大します

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
-	DG43L24312AC	ピラー、センターボディ、右側	DG43L24312AC ピラー、センターボディ、右側 Structural. Cat A Only	-	1	Enquire
-	DG43L24314AA	ピラー、センターボディ、外側リア、右側	DG43L24314AA ピラー、センターボディ、外側リア、右側 Structural. Cat A Only	-	1	Enquire
-	DG43101D06AA	エクステンションメンバー、リアフロア側下部、右側	DG43101D06AA エクステンションメンバー、リアフロア側下部、右側 Structural. Cat A Only	-	1	Enquire
-	8G43L20414AE	Pan, reinforcement door opening rear, RH	8G43L20414AE Pan, reinforcement door opening rear, RH Structural. Cat A Only	$128.78	1
-	DG43-L24576-AA-AA	パネル、センターボディピラー、右側	DG43-L24576-AA-AA パネル、センターボディピラー、右側 Structural. Cat A Only	-	1	Enquire
-	AD43-F16347-BA	スペーサー, ラッチストライカー	AD43-F16347-BA スペーサー, ラッチストライカー 10.5mm Thick	-	A/R	Enquire
-	AD43-F16348-BA	スペーサー, ラッチストライカー	AD43-F16348-BA スペーサー, ラッチストライカー 9.5mm Thick	-	A/R	Enquire
-	AD43-F16349-BA	スペーサー, ラッチストライカー	AD43-F16349-BA スペーサー, ラッチストライカー 8.5mm Thick	-	A/R	Enquire
-	AD43-F16350-BA	スペーサー, ラッチストライカー	AD43-F16350-BA スペーサー, ラッチストライカー 7.5mm Thick	-	A/R	Enquire
-	AD43-F16351-BA	スペーサー, ラッチストライカー	AD43-F16351-BA スペーサー, ラッチストライカー 6.5mm Thick	-	A/R	Enquire
-	DG43F16352BB	スペーサー	DG43F16352BB スペーサー 5.5mm Thick	$22.74	A/R
-	DG43-F16353-BA	スペーサー, ラッチストライカー	DG43-F16353-BA スペーサー, ラッチストライカー 4.5mm Thick	-	A/R	Enquire
1	DG43L24313AC	ピラー、センターボディ、左サイド	DG43L24313AC ピラー、センターボディ、左サイド Structural. Cat A Only	-	1	Enquire
2	DG43393126AA	NUTPLATE, STRIKER, M8	DG43393126AA NUTPLATE, STRIKER, M8 Structural. Cat A Only	$66.00	2
3	DG43L24315AA	ピラー、センターボディ、外側リア、左サイド	DG43L24315AA ピラー、センターボディ、外側リア、左サイド Structural. Cat A Only	-	1	Enquire
4	DG43101D07AA	EXTRUSION, REAR FLOORSIDE LOWER, LH	DG43101D07AA EXTRUSION, REAR FLOORSIDE LOWER, LH Structural. Cat A Only	-	1	Enquire
5	8G43-L20415-AE	パン、補強ドア開口部リア、左側	8G43-L20415-AE パン、補強ドア開口部リア、左側 Structural. Cat A Only	-	1	Enquire
6	DG43L24577AA	パネル、ボディピラー中央、左側	DG43L24577AA パネル、ボディピラー中央、左側 Structural. Cat A Only	-	1	Enquire
7	AD43-F16346-BA	スペーサー, ラッチストライカー	AD43-F16346-BA スペーサー, ラッチストライカー 11.5mm Thick	-	A/R	Enquire
