Body Structure - Body Dash and Cowl, Coupe of Aston Martin Aston Martin GT DB9 (2004-2017)

すべて見る

Aston Martin GT DB9 (2004-2017) - Body Structure - Body Dash and Cowl, Coupe

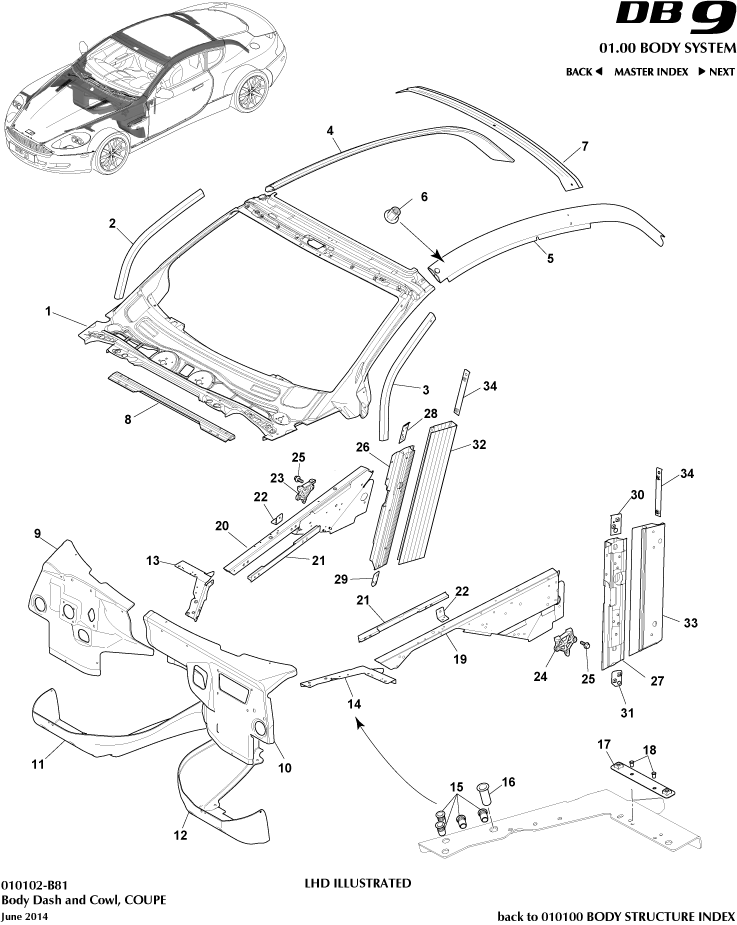

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

すべて見る

ダイアグラムタップして拡大します

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
-	4G43C03014AR	Frame Assy, windshield, LHD	4G43C03014AR Frame Assy, windshield, LHD Structural Cat. A only	-	1	Enquire
-	6G33-F01760-BA	パネル、ダッシュアッパー、右側、右ハンドル	6G33-F01760-BA パネル、ダッシュアッパー、右側、右ハンドル Structural Cat. A only	-	1	Enquire
-	6G33-F01761-BA	パネル、ダッシュ上部、LH、右ハンドル	6G33-F01761-BA パネル、ダッシュ上部、LH、右ハンドル Structural Cat. A only	-	1	Enquire
1	4G43-C03014-BR	Frame Assy, windshield, RHD	4G43-C03014-BR Frame Assy, windshield, RHD Structural Cat. A only	-	1	Enquire
2	6G33-F02526-AB	強化フロントボディピラー、右側	6G33-F02526-AB 強化フロントボディピラー、右側 Structural Cat. A only	-	1	Enquire
3	6G33-F02527-AB	強化フロントボディピラー左側	6G33-F02527-AB 強化フロントボディピラー左側 Structural Cat. A only	-	1	Enquire
4	8G43C513A07AB	Reinf roof side rail, RH	8G43C513A07AB Reinf roof side rail, RH Structural Cat. A only	$308.87	1
5	8G43-C513A08-AA	強化ルーフサイドレール左側	8G43-C513A08-AA 強化ルーフサイドレール左側 Structural Cat. A only	-	1	Enquire
6	9G43-90907-AA	バレルナット、M6	9G43-90907-AA バレルナット、M6 Structural Cat. A only	-	1 per rail	Enquire
7	8G43-C42220-AB	フレーム、バックウィンドウ、上部	8G43-C42220-AB フレーム、バックウィンドウ、上部 Structural Cat. A only	-	1	Enquire
8	6G3310414AB	Member, Front CS AT DH	6G3310414AB Member, Front CS AT DH Structural Cat. A only	-	1	Enquire
9	6G33-F01760-AA	パネル、ダッシュアッパー、右、左ハンドル	6G33-F01760-AA パネル、ダッシュアッパー、右、左ハンドル Structural Cat. A only	-	1	Enquire
10	6G33-F01761-AA	パネル、ダッシュアッパー、LH、左ハンドル	6G33-F01761-AA パネル、ダッシュアッパー、LH、左ハンドル Structural Cat. A only	-	1	Enquire
11	6G33F01612AB	パネル、ダッシュサイド、右側	6G33F01612AB パネル、ダッシュサイド、右側 Structural Cat. A only	-	1	Enquire
12	6G33-F01613-AA	パネル、ダッシュサイド、左側	6G33-F01613-AA パネル、ダッシュサイド、左側 Structural Cat. A only	-	1	Enquire
13	8G4316430AA	Reinf hood striker plate, LH	8G4316430AA Reinf hood striker plate, LH Structural Cat. A only	$61.10	1
14	8G4316431AA	Reinf hood striker plate, RH	8G4316431AA Reinf hood striker plate, RH Structural Cat. A only	$94.76	1
15	6G3356316AA	RIVNUT, M8, 2-3.5mm GRIPZn/Ni	6G3356316AA RIVNUT, M8, 2-3.5mm GRIPZn/Ni Structural Cat. A only	$0.66	4 per plate
16	6G3346768AA	Rivnut, M6/M10L	6G3346768AA Rivnut, M6/M10L Structural Cat. A only	$1.89	1 per plate
17	8G43199901AA	Nut plate, M6 hood striker plate	8G43199901AA Nut plate, M6 hood striker plate Structural Cat. A only	$5.96	2
18	703074	Screw, M6 x 20 hex flange head	703074 Screw, M6 x 20 hex flange head Structural Cat. A only	-	2 per plate	Enquire
19	4G432010882	Extrusion, front fender apron, LH	4G432010882 Extrusion, front fender apron, LH Structural Cat. A only	$1,141.43	1
20	4G432010881	エクストルージョン、フロントフェンダーエプロン、右側	4G432010881 エクストルージョン、フロントフェンダーエプロン、右側 Structural Cat. A only	$1,141.43	1
21	6G33-17F790-AC	ナットプレート、M10	6G33-17F790-AC ナットプレート、M10 Structural Cat. A only	-	2	Enquire
22	6G33C18178AB	ブラケット、ガスダンパー取り付け	6G33C18178AB ブラケット、ガスダンパー取り付け Structural Cat. A only	$7.58	2
23	GO8G4316A681AB	ボディ右側フードヒンジ	GO8G4316A681AB ボディ右側フードヒンジ -	-	1	Enquire
24	GO8G4316A682AB	ボディ左側フードヒンジ	GO8G4316A682AB ボディ左側フードヒンジ -	$45.09	1
25	700607	Screw M6x20 Hex Flng Hd	700607 Screw M6x20 Hex Flng Hd -	$0.31	3 per hinge
26	P06G33F02660BA	ピラー、フロントボディ下部フロント、右側	P06G33F02660BA ピラー、フロントボディ下部フロント、右側 Structural Cat. A only	-	1	Enquire
27	P06G33F02661BA	ピラー、フロントボディ下部フロント、左側	P06G33F02661BA ピラー、フロントボディ下部フロント、左側 Structural Cat. A only	-	1	Enquire
28	6G3371490AA	Nutplate M8, â??Aâ?? post hinge, upper, RH	6G3371490AA Nutplate M8, â??Aâ?? post hinge, upper, RH Structural Cat. A only	$9.50	1
29	6G3315110AA	Nutplate M8, A Post Lower Hinge RH	6G3315110AA Nutplate M8, A Post Lower Hinge RH Structural Cat. A only	$8.55	1
30	6G3394545AA	Nutplate M8, â??Aâ?? post hinge, upper, LH	6G3394545AA Nutplate M8, â??Aâ?? post hinge, upper, LH Structural Cat. A only	$9.34	1
31	6G3315111AA	Nutplate M8, A Post Lower Hinge LH	6G3315111AA Nutplate M8, A Post Lower Hinge LH Structural Cat. A only	$8.55	1
32	P06G33F02662BA	エクストルージョン、フロントボディピラー下部、右側	P06G33F02662BA エクストルージョン、フロントボディピラー下部、右側 Structural Cat. A only	-	1	Enquire
33	P06G33F02663BA	押出フロント・ボディピラーロア、左側	P06G33F02663BA 押出フロント・ボディピラーロア、左側 Structural Cat. A only	-	1	Enquire
34	6G33486226AA	ナットプレート、M8	6G33486226AA ナットプレート、M8 Structural Cat. A only	$9.50	2
