Body Structure - Body Rear End, Coupe of Aston Martin Aston Martin GT DB9 (2004-2017)

すべて見る

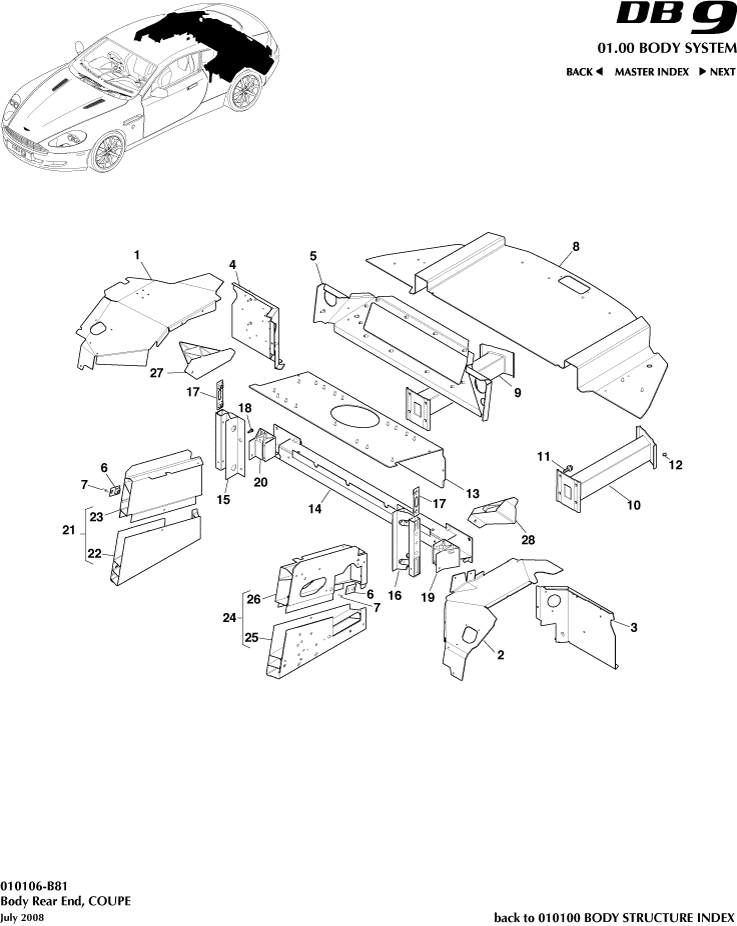

Aston Martin GT DB9 (2004-2017) - Body Structure - Body Rear End, Coupe

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

すべて見る

ダイアグラムタップして拡大します

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
-	8G43C279A54GB	パネル、クォーターホイールハウジング内側リア、右側	8G43C279A54GB パネル、クォーターホイールハウジング内側リア、右側 08MY,Structural Cat. A only	$238.40	1
-	8G43C279A55GA	パネル、クォーターホイールハウジング、インナーリア、左側	8G43C279A55GA パネル、クォーターホイールハウジング、インナーリア、左側 08MY,Structural Cat. A only	$238.40	1
-	8G43C40334GA	パネル、背面上部、中央	8G43C40334GA パネル、背面上部、中央 08MY,Structural Cat. A only	$152.69	1
-	8G4317F034AA	ABS, rear bumper, RH	8G4317F034AA ABS, rear bumper, RH 08MY,Structural Cat. A only	-	1	Enquire
-	8G4317F035AA	ABS, rear bumper, LH	8G4317F035AA ABS, rear bumper, LH 08MY,Structural Cat. A only	-	1	Enquire
1	7G43C279A54AA	Panel, quarter wheel inner RH	7G43C279A54AA Panel, quarter wheel inner RH 07MY,Structural Cat. A only	-	1	Enquire
2	7G43C279A55AA	Panel, quarter wheel inner LH	7G43C279A55AA Panel, quarter wheel inner LH 07MY,Structural Cat. A only	-	1	Enquire
3	8G43C10514AA	パネル、リアフロアアウター側、右側	8G43C10514AA パネル、リアフロアアウター側、右側 Structural Cat. A only	-	1	Enquire
4	8G43C10515AA	パネル、リアフロアアウター側、左側	8G43C10515AA パネル、リアフロアアウター側、左側 Structural Cat. A only	$153.16	1
5	8G43-C40334-AA	パネル、アッパーバックセンター	8G43-C40334-AA パネル、アッパーバックセンター 07MY,Structural Cat. A only	-	1	Enquire
6	6G3380997AA	NUTPLATE, M12, REARDAMPER MOUNT	6G3380997AA NUTPLATE, M12, REARDAMPER MOUNT Structural Cat. A only	$6.65	1
7	tbc	Rivnut, M8, low profile	tbc Rivnut, M8, low profile Structural Cat. A only	-	2	Enquire
8	8G4347124AA	Panel, boot floor	8G4347124AA Panel, boot floor Structural Cat. A only	-	1	Enquire
9	4G4317F034AC	ABS assy, rear bumper RH	4G4317F034AC ABS assy, rear bumper RH 06/07MY,Structural Cat. A only	-	1	Enquire
10	4G4317F035AC	ABS assy, rear bumper LH	4G4317F035AC ABS assy, rear bumper LH 06/07MY,Structural Cat. A only	-	1	Enquire
11	701664	Screw, flg, M8 x 25, armature to body	701664 Screw, flg, M8 x 25, armature to body Structural Cat. A only	-	8	Enquire
12	6G3356316AA	RIVNUT, M8, 2-3.5mm GRIPZn/Ni	6G3356316AA RIVNUT, M8, 2-3.5mm GRIPZn/Ni Structural Cat. A only	$0.66	4
13	8G43-C278A71-GB	パネル、燃料タンクコンパートメント上部	8G43-C278A71-GB パネル、燃料タンクコンパートメント上部 Structural Cat. A only	-	1	Enquire
14	8G4340338AA	強化ロアバックセンターパネル	8G4340338AA 強化ロアバックセンターパネル Structural Cat. A only	$317.46	2
15	GO8G43101C84AA	ブラケット、サイドメンバー、リア、右側	GO8G43101C84AA ブラケット、サイドメンバー、リア、右側 Structural Cat. A only	-	1	Enquire
16	GO8G43101C85AA	ブラケット、サイドメンバー、リア、左側	GO8G43101C85AA ブラケット、サイドメンバー、リア、左側 Structural Cat. A only	-	1	Enquire
17	8G43334177AA	NUTPLATE, REAR DAMPERMOUNTING, REAR, M12	8G43334177AA NUTPLATE, REAR DAMPERMOUNTING, REAR, M12 Structural Cat. A only	$14.82	2
18	6G33375732AA	Screw, SS Hex FL HD, 5.5x19 Self Drill	6G33375732AA Screw, SS Hex FL HD, 5.5x19 Self Drill Structural Cat. A only	$0.61	4
19	P06G33-5A355-AB	サポート、サブフレームリア、右側	P06G33-5A355-AB サポート、サブフレームリア、右側 Structural Cat. A only	-	1	Enquire
20	P06G33-5A356-AB	サポート、サブフレームリア、左側	P06G33-5A356-AB サポート、サブフレームリア、左側 Structural Cat. A only	-	1	Enquire
21	tbc	Rivnut, M8, low profile	tbc Rivnut, M8, low profile Structural Cat. A only	-	1	Enquire
22	8G43-10456-AC	リヤフロアサイド右	8G43-10456-AC リヤフロアサイド右 Structural Cat. A only	-	1	Enquire
23	GO8G43-C10282-AB	メンバー、リアフロアサイドアッパー	GO8G43-C10282-AB メンバー、リアフロアサイドアッパー Structural Cat. A only	-	1	Enquire
24	tbc	Rivnut, M8, low profile	tbc Rivnut, M8, low profile Structural Cat. A only	-	1	Enquire
25	8G4310457AC	メンバー、リアフロアサイド	8G4310457AC メンバー、リアフロアサイド Structural Cat. A only	$254.35	1
26	GO8G43-C10283-AB	メンバー、リアフロアサイドアッパー	GO8G43-C10283-AB メンバー、リアフロアサイドアッパー Structural Cat. A only	-	1	Enquire
27	GO8G43-C513B96-AA	Reinforcement, roof side rail, lower RH	GO8G43-C513B96-AA Reinforcement, roof side rail, lower RH Structural Cat. A only	-	1	Enquire
28	GO8G43-C513B97-AA	Reinforcement, roof side rail, lower LH	GO8G43-C513B97-AA Reinforcement, roof side rail, lower LH Structural Cat. A only	-	1	Enquire
