Volante Roof & Sunroof - Volante Roof Assembly of Aston Martin Aston Martin GT DB9 (2004-2017)

すべて見る

Aston Martin GT DB9 (2004-2017) - Volante Roof & Sunroof - Volante Roof Assembly

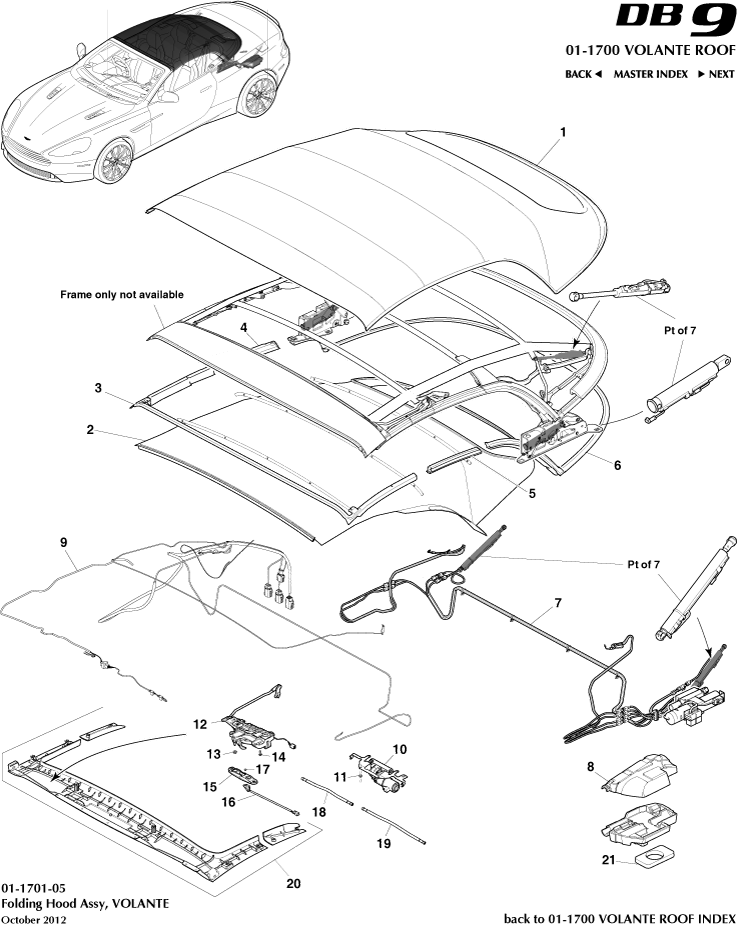

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

すべて見る

ダイアグラムタップして拡大します

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
-	ED3376501B10CA	CONVERTIBLE ROOF ASSEMBLY	ED3376501B10CA CONVERTIBLE ROOF ASSEMBLY -	$24,445.79	1
-	9G4370351BA	KIT, OUTER CANOPY	9G4370351BA KIT, OUTER CANOPY -	$8,694.65	1
-	9G4370351CA	KIT, OUTER CANOPY	9G4370351CA KIT, OUTER CANOPY -	$8,694.67	1
-	9G4370351DA	KIT, OUTER CANOPY	9G4370351DA KIT, OUTER CANOPY -	$8,694.67	1
-	9G4370351EA	KIT, OUTER CANOPY	9G4370351EA KIT, OUTER CANOPY -	$8,694.69	1
-	9G4370351FA	KIT, OUTER CANOPY	9G4370351FA KIT, OUTER CANOPY -	$14,667.48	1
-	9G4370351GA	KIT, OUTER CANOPY	9G4370351GA KIT, OUTER CANOPY -	$14,667.48	1
-	9G4370351HA	Canopy Cover Kit, Grenadine Red	9G4370351HA Canopy Cover Kit, Grenadine Red -	$13,695.19	1
-	9G4370352BB	KIT, INNER LINING	9G4370352BB KIT, INNER LINING -	$2,720.85	1
-	9G4370352CB	KIT, INNER LINING	9G4370352CB KIT, INNER LINING -	$2,720.85	1
-	9G4370352DB	KIT, INNER LINING	9G4370352DB KIT, INNER LINING -	$2,720.85	1
-	9G4370352EB	KIT, INNER LINING	9G4370352EB KIT, INNER LINING -	$2,720.85	1
-	707855	Inner Lining-Special Order	707855 Inner Lining-Special Order Confirm Colour When Ordering	$3,524.24	1
-	4G43L51260AA	KIT, AUTOMATIC LATCHING,LH	4G43L51260AA KIT, AUTOMATIC LATCHING,LH -	$827.20	1
-	4G43765011AE	Striker, Header, LH	4G43765011AE Striker, Header, LH -	-	1	Enquire
-	4G439310615	TRIM COVER SET	4G439310615 TRIM COVER SET -	$1,580.49	1
-	4G439310616	TRIM COVER SET	4G439310616 TRIM COVER SET -	$1,580.49	1
-	4G439310617	TRIM COVER SET	4G439310617 TRIM COVER SET -	$1,580.49	1
-	4G4350639AC	HYDRAULIC CYLINDER, MAIN,LH IN STOCK	4G4350639AC HYDRAULIC CYLINDER, MAIN,LH - IN STOCK	$680.83	1
-	4G4350638AB	HYDRAULIC CYLINDER, MAIN,RH IN STOCK	4G4350638AB HYDRAULIC CYLINDER, MAIN,RH - IN STOCK	$1,333.01	1
-	4G43539A79AA	HYDRAULIC CYLINDER,TENSION BOW, LH	4G43539A79AA HYDRAULIC CYLINDER,TENSION BOW, LH -	$1,519.95	1
-	4G43539A78AA	HYDRAULIC CYLINDER,TENSION BOW, RH	4G43539A78AA HYDRAULIC CYLINDER,TENSION BOW, RH -	$1,519.95	1
-	9G4353391AB	Hydraulic cylinder, tonneau, LH	9G4353391AB Hydraulic cylinder, tonneau, LH NSS. Part of 4G43-9G803-AD	-	1	Enquire
-	9G4353390AB	Hydraulic Hose, Main Cylinder, RH	9G4353390AB Hydraulic Hose, Main Cylinder, RH NSS. Part of 4G43-9G803-AD	-	1	Enquire
-	4G431004048AA	Screw, M6 Pan Hd	4G431004048AA Screw, M6 Pan Hd 1 Per Latch	$1.51	2
-	4G431004355AA	ネジ、セルフカット	4G431004355AA ネジ、セルフカット -	$1.42	8
-	4G431013271AA	SCREW. PIVOT HOOK	4G431013271AA SCREW. PIVOT HOOK -	-	2	Enquire
-	4G431016033AA	ネジ、セルフカット	4G431016033AA ネジ、セルフカット -	$1.28	8
-	4G4310D916AA	Strap, Control	4G4310D916AA Strap, Control -	$30.07	2
-	4G4350641AA	Over Centre Pin	4G4350641AA Over Centre Pin -	$7.94	2
-	4G43515A50AA	Cover, bracket trim	4G43515A50AA Cover, bracket trim -	$1.98	8
-	4G4368326AA	Screw, M5 trim cover	4G4368326AA Screw, M5 trim cover -	$1.42	4
-	4G4375999AA	シムワッシャー	4G4375999AA シムワッシャー -	$40.74	6
-	4G43A502D41AA	Cable, Tension	4G43A502D41AA Cable, Tension -	$42.77	2
-	9G43F502D41AA	Belt, Tension, LH	9G43F502D41AA Belt, Tension, LH -	-	1	Enquire
-	9G43F502D42AA	Belt, Tension, RH	9G43F502D42AA Belt, Tension, RH -	-	1	Enquire
-	4G4356051AA	カバー、プラグホール	4G4356051AA カバー、プラグホール -	$88.53	1
-	4G4356051BA	カバー、プラグホール	4G4356051BA カバー、プラグホール -	$88.53	1
-	4G4356051CA	カバー、プラグホール	4G4356051CA カバー、プラグホール -	$71.95	1
-	4G4356051DA	カバー、プラグホール	4G4356051DA カバー、プラグホール -	$71.95	1
1	9G4370351AA	KIT, OUTER CANOPY	9G4370351AA KIT, OUTER CANOPY -	$8,694.65	1
2	9G4370352AB	KIT, INNER LINING	9G4370352AB KIT, INNER LINING -	$2,720.85	1
3	4G43L51210AB	KIT, FRONT SEAL ASSEMBLY	4G43L51210AB KIT, FRONT SEAL ASSEMBLY -	$1,190.45	1
4	4G43L51221AA	KIT, MID SEAL, RH	4G43L51221AA KIT, MID SEAL, RH -	$635.58	1
5	4G43L51220AA	KIT, MID SEAL, LH	4G43L51220AA KIT, MID SEAL, LH -	$635.58	1
6	4G43L51230AB	KIT, REAR SEAL ASSEMBLY	4G43L51230AB KIT, REAR SEAL ASSEMBLY -	$1,043.65	1
7	9G439G803AA	HYDRAULIC PUMP, PIPES &CYLINDERS ASSEMBLY	9G439G803AA HYDRAULIC PUMP, PIPES &CYLINDERS ASSEMBLY -	$4,489.15	1
8	9G439311486	Enclosure, Pump Assembly	9G439311486 Enclosure, Pump Assembly -	$132.18	1
10	4G43L51240AA	LATCH MOTOR ASSEMBLY KIT	4G43L51240AA LATCH MOTOR ASSEMBLY KIT -	$368.17	1
11	4G431001991AA	ナット、六角	4G431001991AA ナット、六角 Latch Motor	$1.44	4
12	4G43L51270AA	KIT, AUTOMATIC LATCHING,RH	4G43L51270AA KIT, AUTOMATIC LATCHING,RH -	$836.72	1
13	4G4369832AA	ナット、六角	4G4369832AA ナット、六角 3 Per Latch	$1.42	6
14	4G431003920AA	Screw, Pan Hd	4G431003920AA Screw, Pan Hd 1 Per Latch	$1.28	2
15	4G43765010AF	Striker, Header, RH	4G43765010AF Striker, Header, RH -	$108.11	1
16	4G43765013AE	Sensor, Latching Striker assy (RH only)	4G43765013AE Sensor, Latching Striker assy (RH only) Sensor, RH Only	-	1	Enquire
17	4G4380899AA	ネジ、M4X5MM IN STOCK	4G4380899AA ネジ、M4X5MM 1 Per Striker IN STOCK	$0.27	2
20	4G439310614	TRIM COVER SET	4G439310614 TRIM COVER SET -	$1,580.49	1
21	ED3316C954AA	ガタ防止パッド	ED3316C954AA ガタ防止パッド -	$12.38	1
