Front End Structure - Grille Opening Panel of Aston Martin Aston Martin GT DB9 (2004-2017)

すべて見る

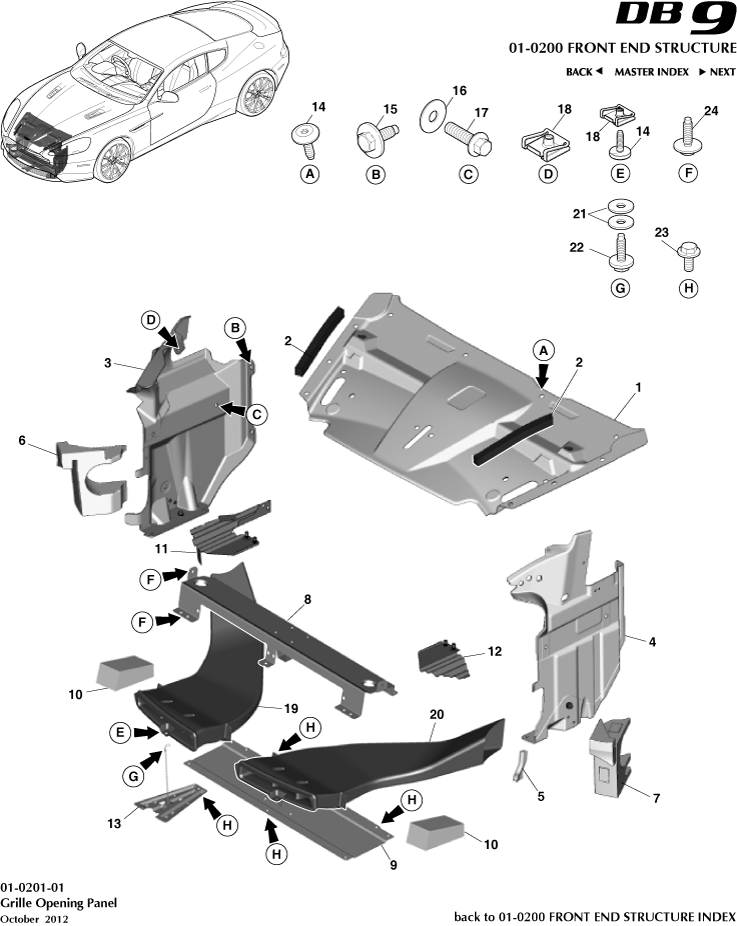

Aston Martin GT DB9 (2004-2017) - Front End Structure - Grille Opening Panel

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

すべて見る

ダイアグラムタップして拡大します

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
-	DG4311028AA	ブランキングプラグ	DG4311028AA ブランキングプラグ -	$1.14	A/R
1	DG438136BB	Grille Assembly, Radiator Centre	DG438136BB Grille Assembly, Radiator Centre -	-	1	Enquire
2	CG43403D62AA	Seal, Upper Panel Ven Air	CG43403D62AA Seal, Upper Panel Ven Air -	$3.99	2
3	DG43F01990AC	Panel, Vent Air, RH	DG43F01990AC Panel, Vent Air, RH -	$270.16	1
4	DG43F01991AC	Panel, Vent Air, LH	DG43F01991AC Panel, Vent Air, LH -	-	1	Enquire
5	4G43L41041AA	Edge Strip, Black 2 x 40, Panel Air Vent	4G43L41041AA Edge Strip, Black 2 x 40, Panel Air Vent -	$12.69	1
6	DG43334610AA	フォーム、右側	DG43334610AA フォーム、右側 -	$67.84	1
7	DG43334611AA	フォーム、左側	DG43334611AA フォーム、左側 -	$67.84	1
8	DG438052AA	SUPPORT, RADIATOR, LOWER	DG438052AA SUPPORT, RADIATOR, LOWER -	$344.17	1
9	8G432943751AB	CLOSER PANEL, RADIATORSUPPORT	8G432943751AB CLOSER PANEL, RADIATORSUPPORT -	$79.30	1
10	8D3342761AA	FOAM, RADIATOR SUPPORT	8D3342761AA FOAM, RADIATOR SUPPORT -	$77.29	2
11	DG4330908AB	スティフナー、あご右側	DG4330908AB スティフナー、あご右側 -	$258.41	1
12	DG4330907AB	スティフナー、あご左側	DG4330907AB スティフナー、あご左側 -	$128.10	1
13	DG4338B30AB	Stiffener, Central Chin	DG4338B30AB Stiffener, Central Chin -	-	1	Enquire
14	6G33FA0115ABPK	Screw, M8 x 21	6G33FA0115ABPK Screw, M8 x 21 Pack of 20	$24.32	14
15	703139	Screw and washer, M8x20	703139 Screw and washer, M8x20 -	$4.12	4
16	697452	ワッシャ、M8、空調～ブラケット	697452 ワッシャ、M8、空調～ブラケット -	$7.49	4
17	703201	Screw, M8 x 30 Hex Head Flange	703201 Screw, M8 x 30 Hex Head Flange -	$1.27	4
18	7G4310609EAAPK	CLIP, SPRING, M6, U TYPE1.5-4.0 ARRIVING SOON	7G4310609EAAPK CLIP, SPRING, M6, U TYPE1.5-4.0 Pack of 10 ARRIVING SOON	$12.41	4
19	8D332D207AB	ダクト、ブレーキ、左側	8D332D207AB ダクト、ブレーキ、左側 -	$198.31	1
20	8D332D206AB	ダクト、ブレーキ、右側	8D332D206AB ダクト、ブレーキ、右側 -	$198.31	1
21	697517	Washer, M6 x 19 x 1.5	697517 Washer, M6 x 19 x 1.5 -	-	2	Enquire
22	702839PK	Screw and Washer M6x20 Hex	702839PK Screw and Washer M6x20 Hex Pack of 10	$6.81	1
23	703729	Screw, M6x16, Hex Flange Hd	703729 Screw, M6x16, Hex Flange Hd -	$0.25	11
24	703152PK	Screw and Washer M6x20 Hex	703152PK Screw and Washer M6x20 Hex Pack of 10	$6.90	6
