Body Structure - Body Rear End, Volante of Aston Martin Aston Martin GT DB9 (2004-2017)

すべて見る

Aston Martin GT DB9 (2004-2017) - Body Structure - Body Rear End, Volante

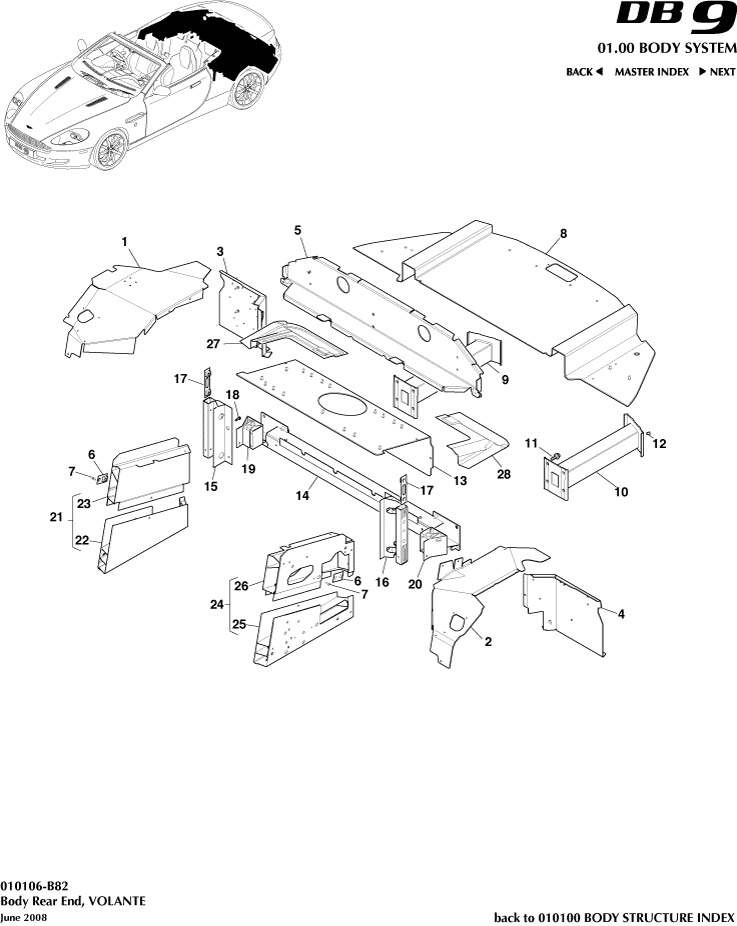

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

すべて見る

ダイアグラムタップして拡大します

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
-	8G43L40334GB	パネル、アッパーバックセンター	8G43L40334GB パネル、アッパーバックセンター 08MY,Structural Cat. A only	-	1	Enquire
1	8G43L279A54AA	Panel, Quarter Wheel Inner RH	8G43L279A54AA Panel, Quarter Wheel Inner RH Structural Cat. A only	$238.40	1
2	8G43L279A55AB	Panel, quarter wheel inner LH	8G43L279A55AB Panel, quarter wheel inner LH Structural Cat. A only	$238.40	1
3	9G43L10514AD	パネル、リアフロアアウター側、右側	9G43L10514AD パネル、リアフロアアウター側、右側 Structural Cat. A only	$175.51	1
4	9G43-L10515-AD	パネル、リアフロアアウター側、左側	9G43-L10515-AD パネル、リアフロアアウター側、左側 Structural Cat. A only	-	1	Enquire
5	8G43-L40334-AA	パネル、アッパーバックセンター	8G43-L40334-AA パネル、アッパーバックセンター 07MY,Structural Cat. A only	-	1	Enquire
6	6G3380997AA	NUTPLATE, M12, REARDAMPER MOUNT	6G3380997AA NUTPLATE, M12, REARDAMPER MOUNT Structural Cat. A only	$6.65	1
7	tbc	Rivnut, M8, low profile	tbc Rivnut, M8, low profile Structural Cat. A only	-	2	Enquire
9	8G4317F034AA	ABS, rear bumper, RH	8G4317F034AA ABS, rear bumper, RH Structural Cat. A only	-	1	Enquire
11	701664	Screw, flg, M8 x 25, armature to body	701664 Screw, flg, M8 x 25, armature to body Structural Cat. A only	-	8	Enquire
12	6G3356316AA	RIVNUT, M8, 2-3.5mm GRIPZn/Ni	6G3356316AA RIVNUT, M8, 2-3.5mm GRIPZn/Ni Structural Cat. A only	$0.66	4
13	8G43-C278A71-GB	パネル、燃料タンクコンパートメント上部	8G43-C278A71-GB パネル、燃料タンクコンパートメント上部 Structural Cat. A only	-	1	Enquire
14	8G4340338AA	強化ロアバックセンターパネル	8G4340338AA 強化ロアバックセンターパネル Structural Cat. A only	$317.46	2
15	GO8G43101C84AA	ブラケット、サイドメンバー、リア、右側	GO8G43101C84AA ブラケット、サイドメンバー、リア、右側 Structural Cat. A only	-	1	Enquire
16	GO8G43101C85AA	ブラケット、サイドメンバー、リア、左側	GO8G43101C85AA ブラケット、サイドメンバー、リア、左側 Structural Cat. A only	-	1	Enquire
17	8G43334177AA	NUTPLATE, REAR DAMPERMOUNTING, REAR, M12	8G43334177AA NUTPLATE, REAR DAMPERMOUNTING, REAR, M12 Structural Cat. A only	$14.82	2
18	6G33375732AA	Screw, SS Hex FL HD, 5.5x19 Self Drill	6G33375732AA Screw, SS Hex FL HD, 5.5x19 Self Drill Structural Cat. A only	$0.61	4
19	6G33-5A355-AB	サポート、サブフレームリア、右側	6G33-5A355-AB サポート、サブフレームリア、右側 Structural Cat. A only	-	1	Enquire
20	6G33-5A356-AB	サポート、サブフレームリア、左側	6G33-5A356-AB サポート、サブフレームリア、左側 Structural Cat. A only	-	1	Enquire
21	tbc	Rivnut, M8, low profile	tbc Rivnut, M8, low profile Structural Cat. A only	-	1	Enquire
22	8G43-10456-AC	リヤフロアサイド右	8G43-10456-AC リヤフロアサイド右 Structural Cat. A only	-	1	Enquire
23	GO8G43-C10282-AB	メンバー、リアフロアサイドアッパー	GO8G43-C10282-AB メンバー、リアフロアサイドアッパー Structural Cat. A only	-	1	Enquire
24	tbc	Rivnut, M8, low profile	tbc Rivnut, M8, low profile Structural Cat. A only	-	1	Enquire
25	8G4310457AC	メンバー、リアフロアサイド	8G4310457AC メンバー、リアフロアサイド Structural Cat. A only	$254.35	1
26	GO8G43-C10283-AB	メンバー、リアフロアサイドアッパー	GO8G43-C10283-AB メンバー、リアフロアサイドアッパー Structural Cat. A only	-	1	Enquire
27	4G4324442AB	キャップ、センターボディピラー、右側	4G4324442AB キャップ、センターボディピラー、右側 Structural Cat. A only	$48.25	1
28	4G4324443AB	キャップ、センターボディピラー、左側	4G4324443AB キャップ、センターボディピラー、左側 Structural Cat. A only	$48.25	1
