Body Structure - Underbody of Aston Martin Aston Martin GT DB9 (2004-2017)

すべて見る

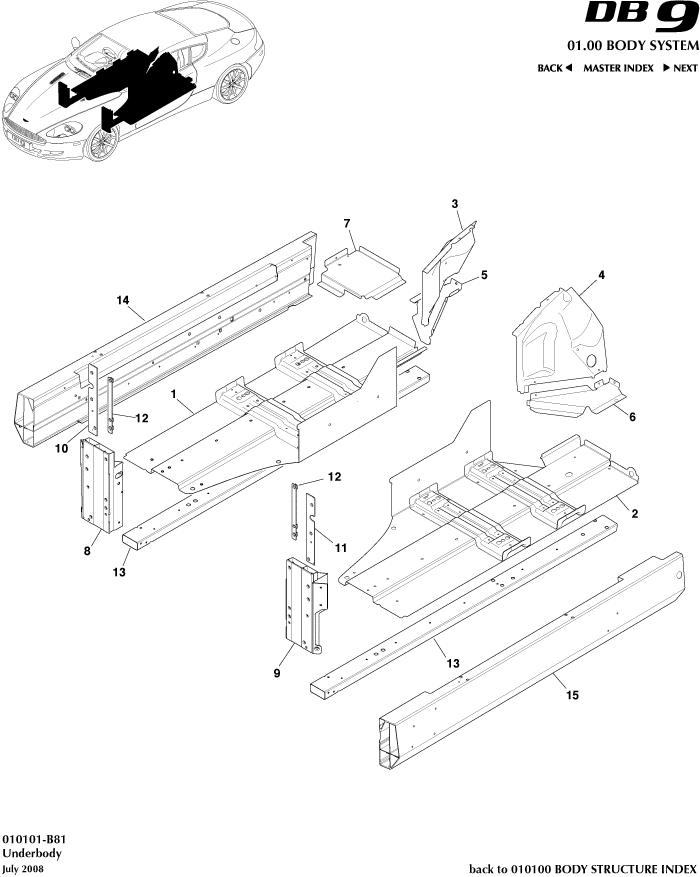

Aston Martin GT DB9 (2004-2017) - Body Structure - Underbody

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

すべて見る

ダイアグラムタップして拡大します

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
-	BG43-C1898-AA	シルASSY、アウター、RH、クーペ	BG43-C1898-AA シルASSY、アウター、RH、クーペ COUPE From 11MY,Structural Cat. A only	-	1	Enquire
-	AG43-L1898-AA	シルASSY、外側、右側	AG43-L1898-AA シルASSY、外側、右側 VOLANTE Up to 11MY,Structural Cat. A only	-	1	Enquire
-	BG43-L1898-AA	シル ASSY, アウター, RH, VOLANTE	BG43-L1898-AA シル ASSY, アウター, RH, VOLANTE VOLANTE From 11MY,Structural Cat. A only	-	1	Enquire
-	BG43C1899AA	Sill assy, outer, LH, COUPE	BG43C1899AA Sill assy, outer, LH, COUPE COUPE From 11MY,Structural Cat. A only	$926.18	1
-	AG43-L1899-AA	敷居アッシー、外側、左側	AG43-L1899-AA 敷居アッシー、外側、左側 VOLANTE Up to 11MY,Structural Cat. A only	-	1	Enquire
-	BG43L1899AA	Sill assy, outer, LH, VOLANTE	BG43L1899AA Sill assy, outer, LH, VOLANTE VOLANTE From 11MY,Structural Cat. A only	$1,709.88	1
1	4G431610879	パネルASSY、フロア、右側	4G431610879 パネルASSY、フロア、右側 VIN stamp required,Structural Cat. A only	$1,176.12	1
2	4G431610880	PANEL ASSEMBLY, FLOOR,LH, SERVICE PART	4G431610880 PANEL ASSEMBLY, FLOOR,LH, SERVICE PART Structural Cat. A only	$1,336.48	1
3	8G4317F035AA	ABS, rear bumper, LH	8G4317F035AA ABS, rear bumper, LH Structural Cat. A only	-	1	Enquire
4	8G4313059GA	Tunnel, rear side, LH	8G4313059GA Tunnel, rear side, LH 07MY,Structural Cat. A only	-	1	Enquire
5	8G4367340AA	Panel rear seat heel board lower, RH	8G4367340AA Panel rear seat heel board lower, RH Structural Cat. A only	$72.39	1
6	8G4367341GA	Panel rear seat heel board lower, LH	8G4367341GA Panel rear seat heel board lower, LH Structural Cat. A only	$63.68	1
7	8G4367342AA	Finisher, rear seat heel board lower, RH	8G4367342AA Finisher, rear seat heel board lower, RH Structural Cat. A only	$61.08	1
8	4G432010876	BRACE ASSEMBLY, LOOR, RH	4G432010876 BRACE ASSEMBLY, LOOR, RH Structural Cat. A only	$506.21	1
9	4G432010877	BRACE ASSEMBLY, LOOR, LH	4G432010877 BRACE ASSEMBLY, LOOR, LH Structural Cat. A only	$506.21	1
10	8G43434K10AA	NUTPLATE, M6/M12, RH	8G43434K10AA NUTPLATE, M6/M12, RH Structural Cat. A only	$95.84	1
11	8G43434K11AA	NUTPLATE, M6/M12, LH	8G43434K11AA NUTPLATE, M6/M12, LH Structural Cat. A only	$23.25	6
12	8G43390725AA	NUTPLATE, M12, INNER	8G43390725AA NUTPLATE, M12, INNER Structural Cat. A only	$35.16	2
13	DG4310120AA	メンバー、フロアサイド、フロント	DG4310120AA メンバー、フロアサイド、フロント Structural Cat. A only	$591.10	2
14	AG43C1898AA	シルASSY、外側、右側	AG43C1898AA シルASSY、外側、右側 COUPE Up to 11MY,Structural Cat. A only	$1,334.29	1
15	AG43C1899AA	敷居アッシー、外側、左側	AG43C1899AA 敷居アッシー、外側、左側 COUPE Up to 11MY,Structural Cat. A only	-	1	Enquire
