Rear Bumper of Aston Martin Aston Martin GT DB9 (2004-2017)

すべて見る

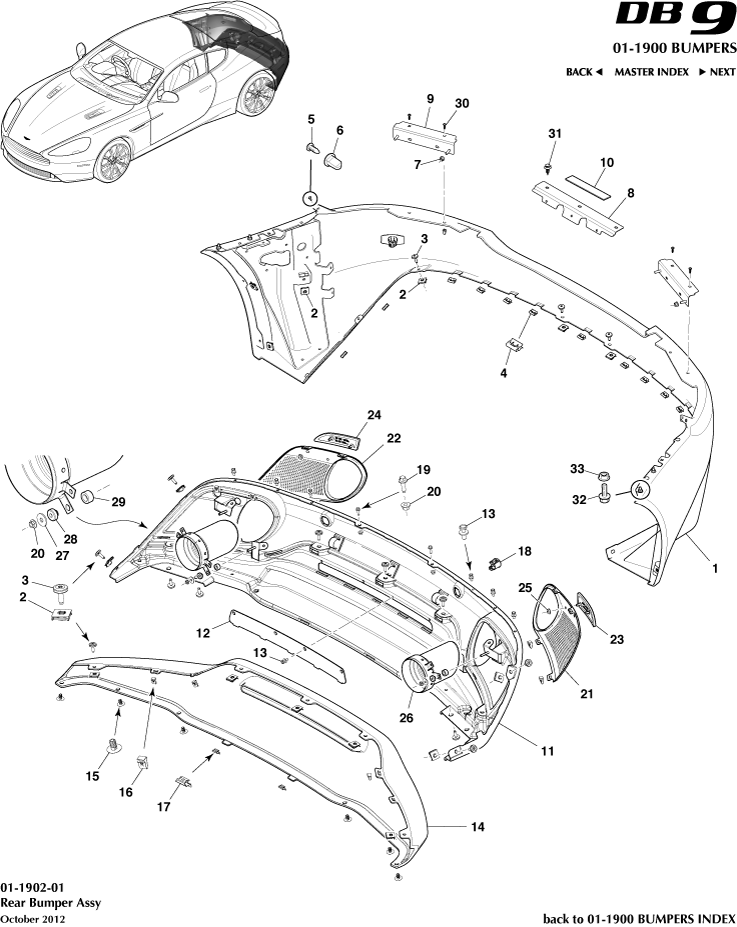

Aston Martin GT DB9 (2004-2017) - リアバンパー

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

すべて見る

ダイアグラムタップして拡大します

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
-	8D3317K835DL	バンパーカバーASSY、リアPDC供給	8D3317K835DL バンパーカバーASSY、リアPDC供給 FED	$2,768.58	1
-	DG4317E955BA	ディフューザーASSY、リア	DG4317E955BA ディフューザーASSY、リア Carbon Fibre	$5,377.09	1
-	GG4317E955AA	ディフューザーASSY、リア	GG4317E955AA ディフューザーASSY、リア Gloss Black, GT	$1,607.20	1
-	GG4333612AA	Blade Assembly, Rear Diffuser	GG4333612AA Blade Assembly, Rear Diffuser Gloss Black, GT	$681.30	1
-	4G433511099	フィニッシャー、エキゾースト	4G433511099 フィニッシャー、エキゾースト Graphite	$549.12	2
-	AG435K238BA	フィニッシャー、エキゾースト	AG435K238BA フィニッシャー、エキゾースト Black	$802.31	2
1	8D3317K835CL	バンパーカバーASSY、リアPDC	8D3317K835CL バンパーカバーASSY、リアPDC ROW	$4,702.01	1
3	6G33FA0115ABPK	Screw, M8 x 21 IN STOCK	6G33FA0115ABPK Screw, M8 x 21 20 Per Pack IN STOCK	$24.50	17
4	704383	Clip, trim push on 7.0	704383 Clip, trim push on 7.0 -	$1.53	16
5	703104	Screw, M4 x 16, air intake duct IN STOCK	703104 Screw, M4 x 16, air intake duct - IN STOCK	$1.08	2
6	701656PK	Nut, plastic low cut	701656PK Nut, plastic low cut 10 Per Pack	$3.22	6
7	702944	Nut, M6 flg IN STOCK	702944 Nut, M6 flg - IN STOCK	$1.83	8
8	4G4317B681AH	ブラケット、リアバンパー取り付け、中央	4G4317B681AH ブラケット、リアバンパー取り付け、中央 -	$142.36	1
9	4G4317B930AA	Bracket, Rear Bumper Mounting, Outer	4G4317B930AA Bracket, Rear Bumper Mounting, Outer -	$10.33	2
10	4G4317B681BA	デュアルロック	4G4317B681BA デュアルロック -	$537.86	1
11	CG4317E955AE	ディフューザーASSY、リア	CG4317E955AE ディフューザーASSY、リア Graphite	-	1	Enquire
12	CG4301950AA	メッシュ、リアセンター	CG4301950AA メッシュ、リアセンター -	$83.32	1
13	4G437810814	Fastener assy, push in IN STOCK	4G437810814 Fastener assy, push in - IN STOCK	$1.28	10
14	CG4333612AC	Blade Assembly, Rear Diffuser	CG4333612AC Blade Assembly, Rear Diffuser Graphite	$792.30	1
15	1R12642790AAPK	SCRIVET, 8mm DIA, PANEL,3-10mm IN STOCK	1R12642790AAPK SCRIVET, 8mm DIA, PANEL,3-10mm 5 Per Pack IN STOCK	$8.30	6
16	1X43-17D843-AB	RETAINER, OVERRIDER	1X43-17D843-AB RETAINER, OVERRIDER -	-	12	Enquire
17	4G4317F773ABPK	Retainer, Bumper Grille	4G4317F773ABPK Retainer, Bumper Grille 10 Per Pack	$4.92	2
18	8D333710004	Bracket, parking aid sensor, inner IN STOCK	8D333710004 Bracket, parking aid sensor, inner - IN STOCK	$4.31	2
19	703026	Screw M5x16 Hex flg hd IN STOCK	703026 Screw M5x16 Hex flg hd - IN STOCK	$0.34	2
20	702295	Nut M5 Hex flng pc8 IN STOCK	702295 Nut M5 Hex flng pc8 - IN STOCK	$0.18	2
21	CG4301949AA	Mesh, Rear Side LH	CG4301949AA Mesh, Rear Side LH -	$218.30	1
22	CG4301948AA	Mesh, Rear Side RH	CG4301948AA Mesh, Rear Side RH -	$583.81	1
23	4G4313A566AA	Reflector, Rear Bumper LH	4G4313A566AA Reflector, Rear Bumper LH -	-	1	Enquire
24	4G4313A565AA	Reflector, Rear Bumper RH	4G4313A565AA Reflector, Rear Bumper RH -	-	1	Enquire
26	AG435K238AC	フィニッシャー、エキゾースト	AG435K238AC フィニッシャー、エキゾースト Bright	$397.92	2
27	697517PK	Washer M6x1.6, Black	697517PK Washer M6x1.6, Black 20 Per Pack	$22.98	4
28	6G335K239BAPK	SPACER, CERAMIC, INNER IN STOCK	6G335K239BAPK SPACER, CERAMIC, INNER 10 Per Pack IN STOCK	$70.45	4
29	6G335K239CAPK	SPACER, CERAMIC, OUTER IN STOCK	6G335K239CAPK SPACER, CERAMIC, OUTER 10 Per Pack IN STOCK	$102.57	4
30	701559	SCREW, M4, S/TAP	701559 SCREW, M4, S/TAP -	$0.14	4
31	4G43STC3710BA	Fir tree key hole, 7.9 x 14	4G43STC3710BA Fir tree key hole, 7.9 x 14 -	$1.38	2
32	700607	Screw M6x20 Hex Flng Hd	700607 Screw M6x20 Hex Flng Hd -	$0.31	4
33	702563	Nut, M6, Hex Flange	702563 Nut, M6, Hex Flange -	-	4	Enquire
