Body Structure - Front Structure

Aston Martin GT DB9 (2004-2017)

自分の役割を見つける

Aston Martin GT DB9 (2004-2017) - Body Structure - Front Structure

分解部品図を表示して、探している部品を見つけます:
  • 図をドラッグして位置を変更できます
  • スクロール、ピンチ、または and buttons
  • 部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。
パートキー
IN
在庫あり
AS
もうすぐ到着します
TO
注文するには
PE
お問い合わせください

すべて見る

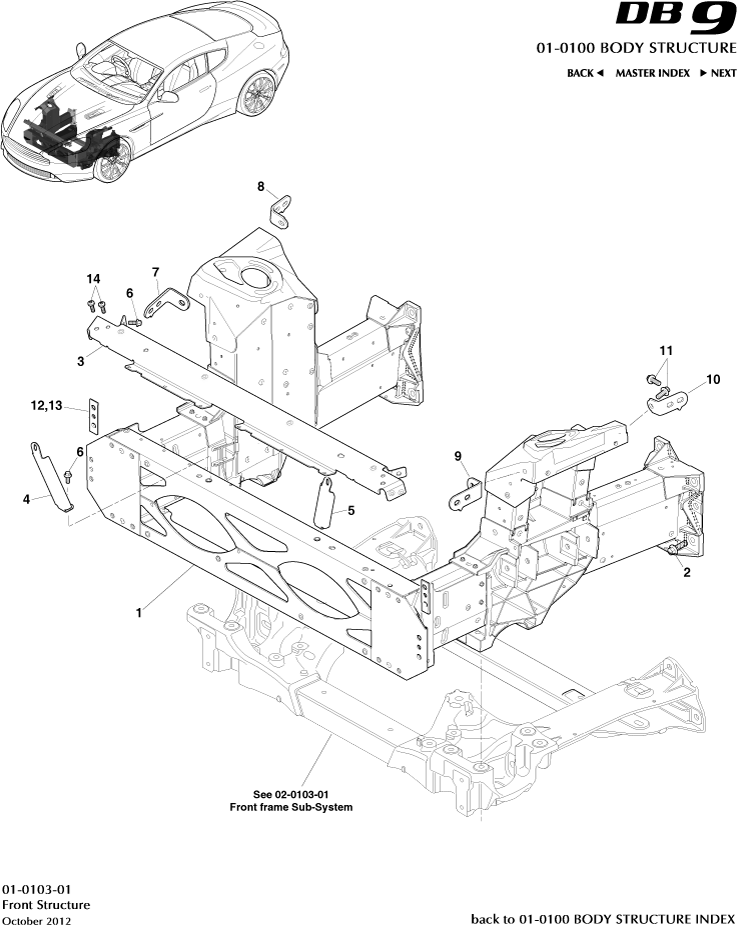

Body Structure - Front Structure of Aston Martin Aston Martin GT DB9 (2004-2017) ダイアグラム タップして拡大します
# 部品詳細 価格 （各） 図の数量 カートに追加
1 8G43CSA01GA
CRASH STRUCTURE ASSEMBLY,SERVICE PART
Structural. Cat A Only 		$12,785.26 1
2 703184
Screw, flg, M12x40
- 		$3.08 8
3 DG4310853AB
CROSSMEMBER, LATCHMOUNTING
- 		$113.12 1
4 GO8G4310072AA
STRUT MOUNTING, FRONT, RH
- 		$28.06 1
5 GODG4310073AB
STRUT MOUNTING, FRONT, LH
- 		$17.44 1
6 703121
SCREW, M8x2,0 HEX FLG
- 		$0.48 6
7 6G3310594AA
BRACKET, FRONT SUBFRAMEto SUSPENSION HOUSING, RH
- 		$43.25 1
8 DG43130A32AA
BRACKET, FRONT SIDEMEMBER, RH
- 		$82.53 1
9 6G3310595AA
BRACKET, FRONT SUBFRAMEto SUSPENSION HOUSING, LH
- 		$26.24 1
10 DG43130A33AA
BRACKET, FRONT SIDEMEMBER, LH
- 		$82.53 1
11 702210PK
Bolt, flg, M10x30
10 per Pack 		$23.20 12
12 4G4371480AC
NUTPLATE, M8, OUTER
- 		$14.71 2
13 703074
Screw, M6 x 20 hex flange head
- 		- 2 Enquire
14 9G33505544AA
SCREW, M8X25, PATCH
- 		$4.55 4
