Interior Trim & Ornamentation - Rear Quarter Trim Panel, 2+2 Coupe of Aston Martin Aston Martin GT DB9 (2004-2017)

すべて見る

Aston Martin GT DB9 (2004-2017) - Interior Trim & Ornamentation - Rear Quarter Trim Panel, 2+2 Coupe

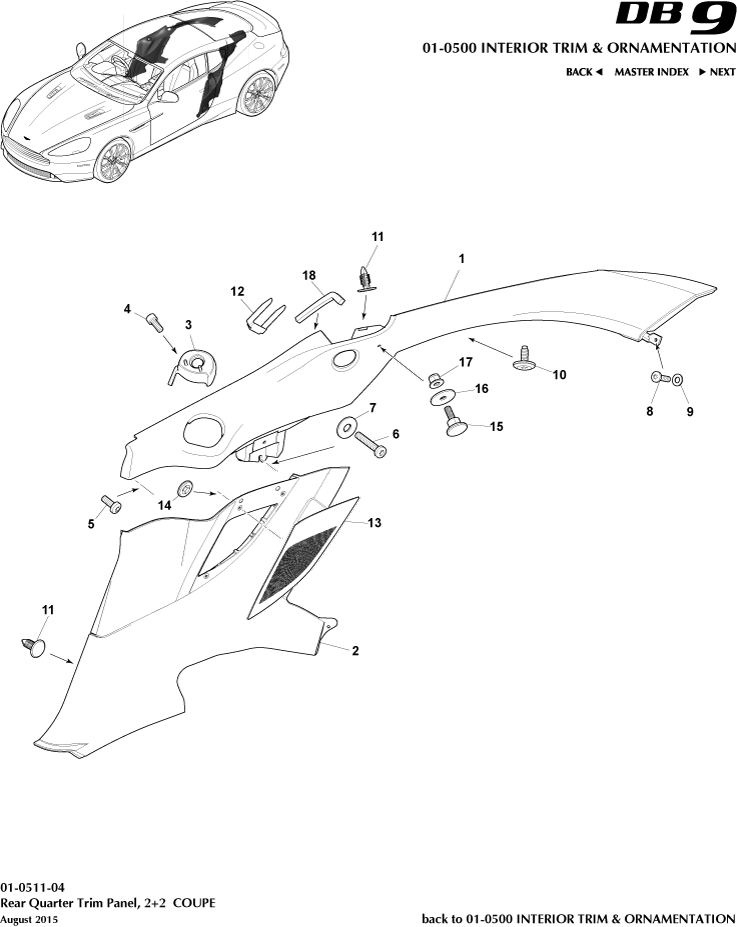

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

すべて見る

ダイアグラムタップして拡大します

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
-	CG4331113AAW	パネル、ボディサイドトリムリア、左側	CG4331113AAW パネル、ボディサイドトリムリア、左側 -	$1,411.39	1
-	4G43-31013-AFW	パネルASSY、ボディサイドトリム、左サイド	4G43-31013-AFW パネルASSY、ボディサイドトリム、左サイド Alpine. Includes Item 13	-	1	Enquire
-	9G4331012ADW	パネルASSY、クォーターロア、右側	9G4331012ADW パネルASSY、クォーターロア、右側 B&O. Includes Item 13	-	1	Enquire
-	9G4331013ACW	パネル ASSY、クォーター下部、左側	9G4331013ACW パネル ASSY、クォーター下部、左側 B&O. Includes Item 13	-	1	Enquire
-	4G4324859ADW	Bezel Assy, seat belt BC post upper, LH	4G4324859ADW Bezel Assy, seat belt BC post upper, LH -	-	1	Enquire
-	9D33310B08AC	Speaker Grille, Rear Quarter, B&O, RHS	9D33310B08AC Speaker Grille, Rear Quarter, B&O, RHS B&O	$728.27	1
-	9D33310B08BA	GRILLE, SPEAKER, RH	9D33310B08BA GRILLE, SPEAKER, RH B&O	$745.82	1
-	EG43310B09CA	スピーカーグリル、リアクォーター、左側	EG43310B09CA スピーカーグリル、リアクォーター、左側 Alpine	-	1	Enquire
-	9D33310B09AC	Speaker Grille, Rear Quarter, B&O, LHS	9D33310B09AC Speaker Grille, Rear Quarter, B&O, LHS B&O	$728.27	1
-	9D33310B09BA	GRILLE, SPEAKER, LH	9D33310B09BA GRILLE, SPEAKER, LH B&O	$745.82	1
1	CG4331112AAW	パネル、ボディサイドトリムリア、右側	CG4331112AAW パネル、ボディサイドトリムリア、右側 -	$1,411.39	1
2	4G43-31012-AFW	パネルASSY、ボディサイドトリム、右側	4G43-31012-AFW パネルASSY、ボディサイドトリム、右側 Alpine. Includes Item 13	-	1	Enquire
3	4G4324858AEW	Bezel Assy, seat belt BC post upper, RH	4G4324858AEW Bezel Assy, seat belt BC post upper, RH -	$181.44	1
4	4G43V850063AA	ネジ、M5 X 12	4G43V850063AA ネジ、M5 X 12 -	$0.61	2
5	703175	Screw, M4 x 10, Torx Pan Head	703175 Screw, M4 x 10, Torx Pan Head -	$0.34	2
6	704328	Screw M5x20 Pan Hd	704328 Screw M5x20 Pan Hd -	$0.11	2
7	697517PK	Washer M6x1.6, Black	697517PK Washer M6x1.6, Black Pack of 20	$22.80	2
8	703174	Screw, M4 Pan Head	703174 Screw, M4 Pan Head -	$1.84	2
9	703756	Washer, Spacer	703756 Washer, Spacer -	-	2	Enquire
10	702514	Screw, flg, M6 x 16 torx	702514 Screw, flg, M6 x 16 torx -	$2.85	2
11	701581	Firtree, Flat Head	701581 Firtree, Flat Head -	-	8	Enquire
12	4G43290E16AB	プレート	4G43290E16AB プレート -	$13.50	2
13	EG43310B08CA	スピーカーグリル、リアクォーター、右側	EG43310B08CA スピーカーグリル、リアクォーター、右側 Alpine	-	1	Enquire
14	TBC	Rivnut, M8, low profile	TBC Rivnut, M8, low profile 3 per Speaker Grille	-	6	Enquire
15	9G4318564AA	コートフック	9G4318564AA コートフック -	$6.95	1
16	697810PK	Washer, M6x25x1.6	697810PK Washer, M6x25x1.6 1 per Coat Hook, Pack of 10	-	1	Enquire
17	703163	Nut, M06, hex flange head	703163 Nut, M06, hex flange head 1 per Coat Hook	$0.23	1
18	610261357	FOAM, 10x10x7.5M	610261357 FOAM, 10x10x7.5M -	$17.01	2
